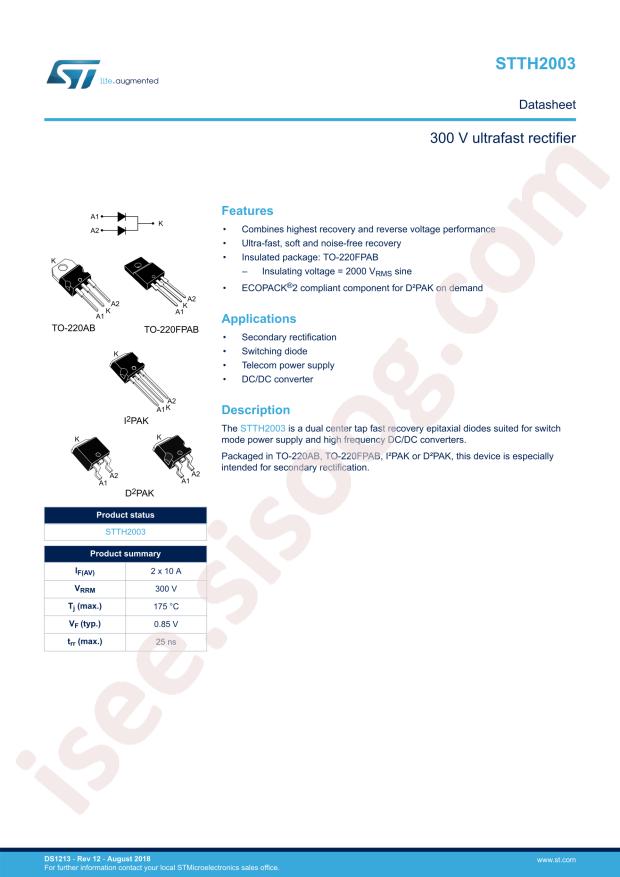

دیتاشیت STTH2003CFP
مشخصات دیتاشیت
| نام دیتاشیت | STTH2003CFP |
|---|---|
| حجم فایل | 48.506 کیلوبایت |
| نوع فایل | |
| تعداد صفحات | 16 |
STTH2003CFP |
دانلود دیتاشیت |
|---|
سایر مستندات
STTH2003 16 pages
STTH2003CFP 8 pages
مشخصات فنی
- RoHS: true
- Category: Diodes/Diodes - Fast Recovery Rectifiers
- Datasheet: STMicroelectronics STTH2003CFP
- Diode Configuration: Dual Common Cathode
- Reverse Voltage (Vr): 300V
- Operating Temperature: +175°C@(Tj)
- Forward Voltage (Vf@If): 1.25V@10A
- Reverse Leakage Current: 20uA@300V
- Reverse Recovery Time (trr): 25ns
- Average Rectified Current (Io): 10A
- Package: TO-220FP-AB
- Manufacturer: STMicroelectronics
- Series: -
- Packaging: Tube
- Part Status: Active
- Diode Type: Standard
- Voltage - DC Reverse (Vr) (Max): 300V
- Current - Average Rectified (Io) (per Diode): 10A
- Voltage - Forward (Vf) (Max) @ If: 1.25V @ 10A
- Speed: Fast Recovery =< 500ns, > 200mA (Io)
- Current - Reverse Leakage @ Vr: 20µA @ 300V
- Operating Temperature - Junction: 175°C (Max)
- Mounting Type: Through Hole
- Package / Case: TO-220-3 Full Pack
- Supplier Device Package: TO-220FP
- Base Part Number: STTH2
- detail: Diode Array 1 Pair Common Cathode Standard 300V 10A Through Hole TO-220-3 Full Pack
