- دیتاشیت ISO7742QDWQ1
ISO7742QDWQ1 دیتاشیت
مشخصات دیتاشیت
| نام دیتاشیت | ISO7742QDWQ1 |
|---|---|
| حجم فایل | 98.686 کیلوبایت |
| نوع فایل | |
| تعداد صفحات | 38 |
دانلود دیتاشیت ISO7742QDWQ1 |
دانلود دیتاشیت |
|---|
سایر مستندات

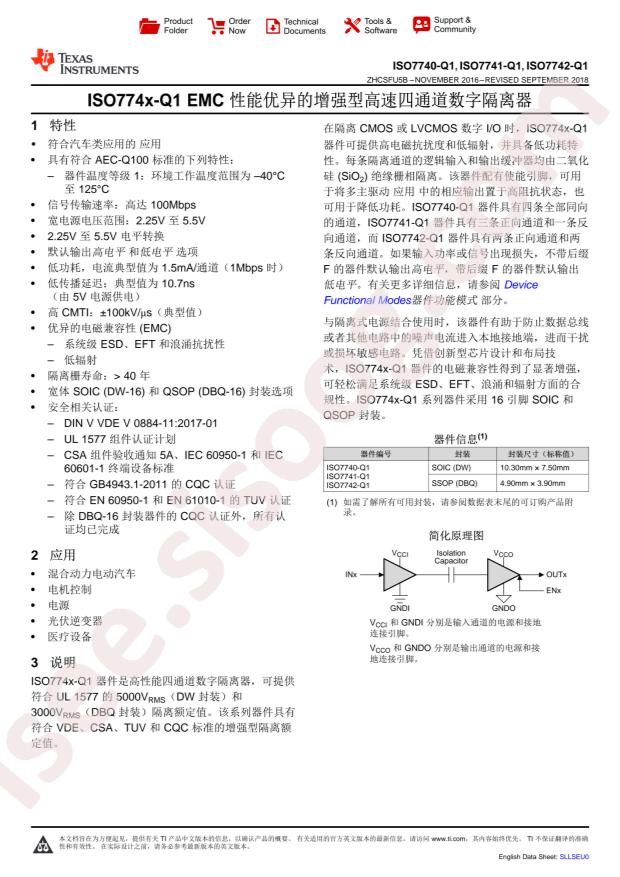

ISO774x(F)-Q1 Datasheet 51 pages
مشخصات فنی
- RoHS: true
- Category: Communication Interface Chip/UART/485/232/Digital Isolators
- Data Rate: 100Mbps
- Datasheet: Texas Instruments ISO7742QDWQ1
- Applications: General-purpose
- Supply Voltage: 2.25V~5.5V
- Forward Channel: 2
- Reverse channel: 2
- Number of Channels: 4
- Isolation Technology: 电容隔离
- Operating Temperature: -40°C~+125°C
- Voltage Isolation or Not: Without voltage isolation
- Package: SOP-16-300mil
- Manufacturer: Texas Instruments
- Type: General Purpose
- Common Mode Transient Immunity (Min): 40kV/µs
- Mounting Type: Surface Mount
- Isolated Power: No
- Voltage - Supply: 2.25V ~ 5.5V
- Supplier Device Package: 16-SOIC
- Part Status: Active
- Base Part Number: ISO774
- Pulse Width Distortion (Max): 4.9ns
- Technology: Capacitive Coupling
- Package / Case: 16-SOIC (0.295", 7.50mm Width)
- Channel Type: Unidirectional
- Inputs - Side 1/Side 2: 2/2
- Rise / Fall Time (Typ): 2.4ns, 2.4ns
- Series: Automotive, AEC-Q100
- Packaging: Tube
- Propagation Delay tpLH / tpHL (Max): 16ns, 16ns
- Voltage - Isolation: 5000Vrms
- detail: General Purpose Digital Isolator 5000Vrms 4 Channel 100Mbps 40kV/µs CMTI 16-SOIC (0.295", 7.50mm Width)
