STW12NK95Z دیتاشیت

STW12NK95Z

مشخصات دیتاشیت

نام دیتاشیت STW12NK95Z
حجم فایل 316.119 کیلوبایت
نوع فایل pdf
تعداد صفحات 14

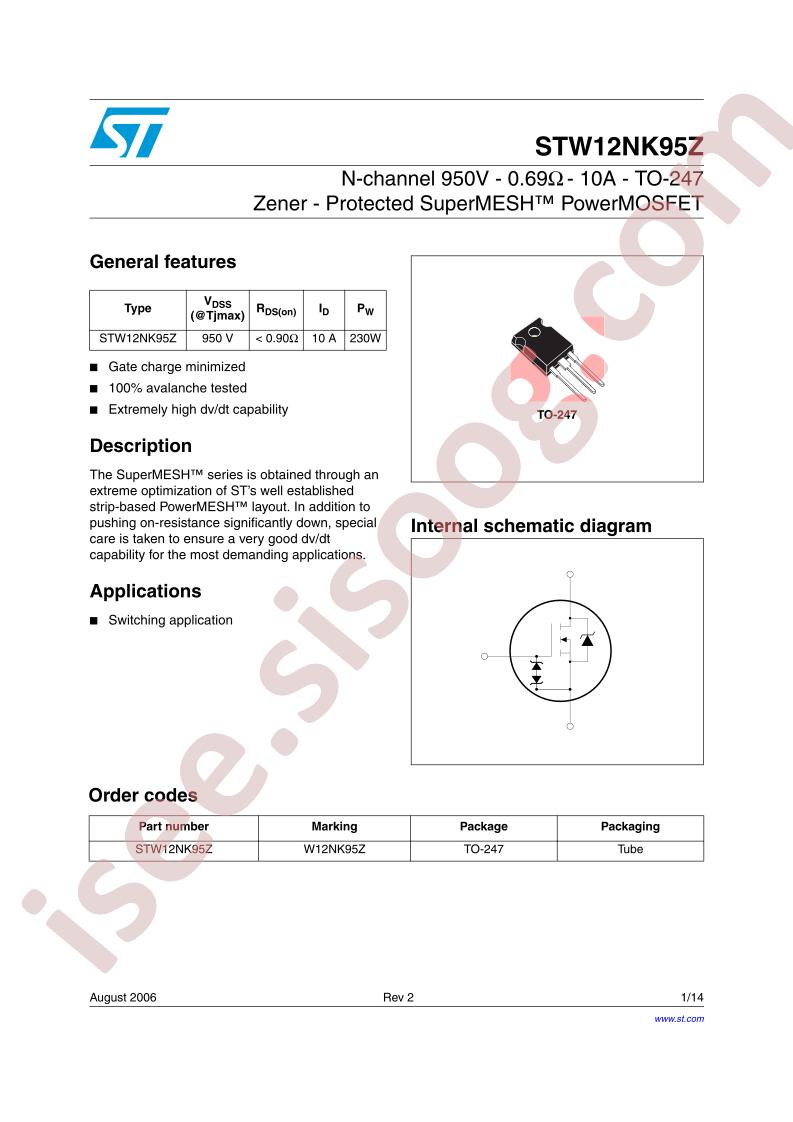

مشاهده دیتاشیت STW12NK95Z

دانلود دیتاشیت

سایر مستندات

مستندات دیگری یافت نشد!

مشخصات فنی

  • Manufacturer: STMicroelectronics
  • Series: SuperMESH™
  • Packaging: Tube
  • Part Status: Active
  • FET Type: N-Channel
  • Technology: MOSFET (Metal Oxide)
  • Drain to Source Voltage (Vdss): 950V
  • Current - Continuous Drain (Id) @ 25°C: 10A (Tc)
  • Drive Voltage (Max Rds On, Min Rds On): 10V
  • Rds On (Max) @ Id, Vgs: 900mOhm @ 5A, 10V
  • Vgs(th) (Max) @ Id: 4.5V @ 100µA
  • Gate Charge (Qg) (Max) @ Vgs: 113nC @ 10V
  • Vgs (Max): ±30V
  • Input Capacitance (Ciss) (Max) @ Vds: 3500pF @ 25V
  • FET Feature: -
  • Power Dissipation (Max): 230W (Tc)
  • Operating Temperature: -55°C ~ 150°C (TJ)
  • Mounting Type: Through Hole
  • Supplier Device Package: TO-247-3
  • Package / Case: TO-247-3
  • Base Part Number: STW12N
  • detail: N-Channel 950V 10A (Tc) 230W (Tc) Through Hole TO-247-3
