STW40N95K5 دیتاشیت

STW40N95K5

مشخصات دیتاشیت

نام دیتاشیت STW40N95K5
حجم فایل 779.964 کیلوبایت
نوع فایل pdf
تعداد صفحات 13

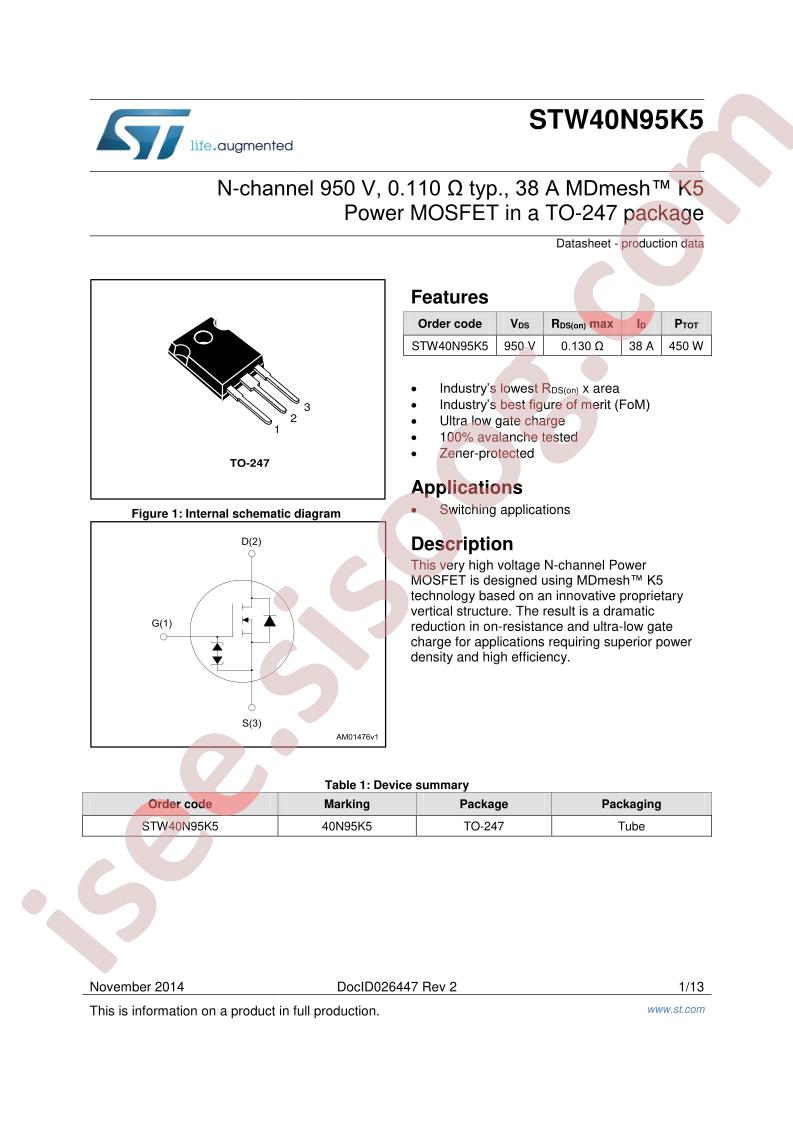

مشاهده دیتاشیت STW40N95K5

دانلود دیتاشیت

سایر مستندات

مستندات دیگری یافت نشد!

مشخصات فنی

  • Manufacturer: STMicroelectronics
  • Series: MDmesh™ K5
  • Packaging: Tube
  • Part Status: Active
  • FET Type: N-Channel
  • Technology: MOSFET (Metal Oxide)
  • Drain to Source Voltage (Vdss): 950V
  • Current - Continuous Drain (Id) @ 25°C: 38A (Tc)
  • Drive Voltage (Max Rds On, Min Rds On): 10V
  • Rds On (Max) @ Id, Vgs: 130mOhm @ 19A, 10V
  • Vgs(th) (Max) @ Id: 5V @ 100µA
  • Gate Charge (Qg) (Max) @ Vgs: 93nC @ 10V
  • Vgs (Max): ±30V
  • Input Capacitance (Ciss) (Max) @ Vds: 3300pF @ 100V
  • FET Feature: -
  • Power Dissipation (Max): 450W (Tc)
  • Operating Temperature: -55°C ~ 150°C (TJ)
  • Mounting Type: Through Hole
  • Supplier Device Package: TO-247
  • Package / Case: TO-247-3
  • Base Part Number: STW40N
  • detail: N-Channel 950V 38A (Tc) 450W (Tc) Through Hole TO-247
