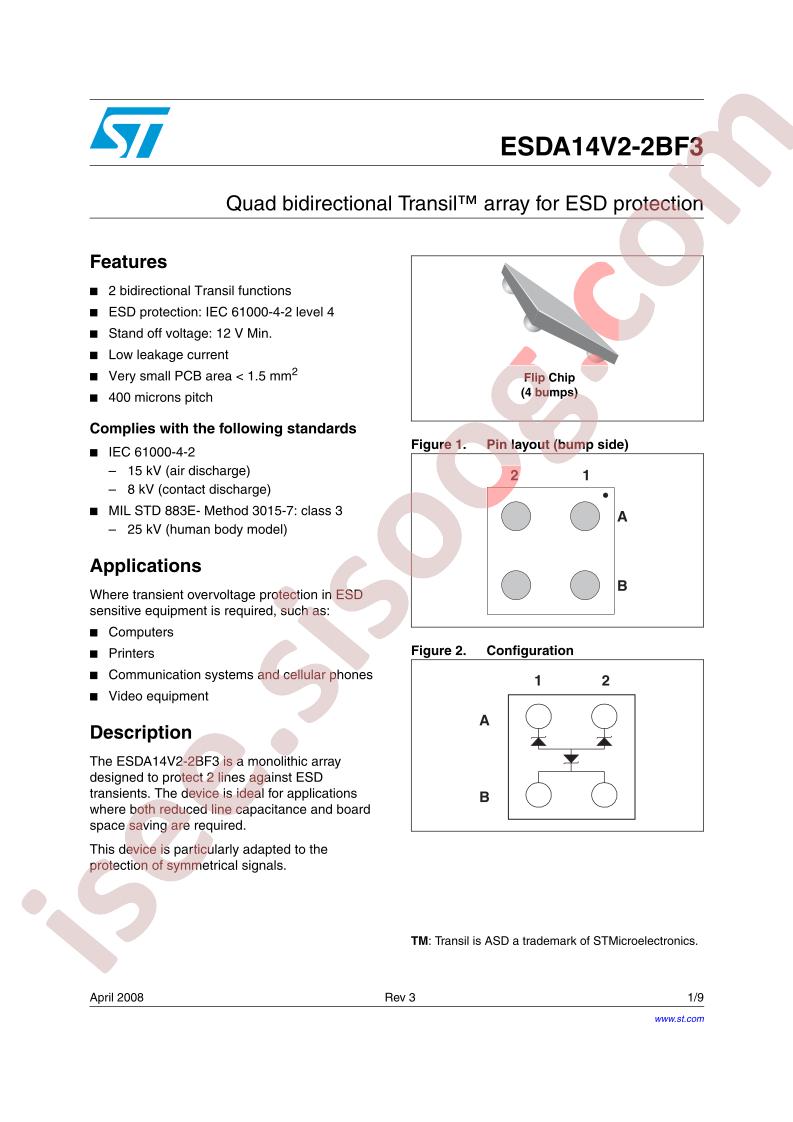

- دیتاشیت ESDA14V2-2BF3
دیتاشیت ESDA14V2-2BF3
مشخصات دیتاشیت
| نام دیتاشیت | ESDA14V2-2BF3 |
|---|---|
| حجم فایل | 60.009 کیلوبایت |
| نوع فایل | |
| تعداد صفحات | 9 |
ESDA14V2-2BF3 |
دانلود دیتاشیت |
|---|
سایر مستندات
ESDA14V2-2BF3 9 pages
ESDA14V2-2BF3 9 pages
مشخصات فنی
- RoHS: true
- Category: TVS/Fuse/Board Level Protection/ESD Protection Devices
- Datasheet: STMicroelectronics ESDA14V2-2BF3
- Clamping Voltage@Ipp: 14.2V
- Operating Temperature: -40°C~+125°C@(Tj)
- Breakdown Voltage (VBR): 14.2V
- Peak Pulse Power(Ppp)@8/20us: 50W
- Junction Capacitance(Cj)@1MHz: -
- Peak Pulse Current(Ipp)@8/20us: -
- Reverse Stand-Off Voltage (Vrwm): 12V
- Package: FlipChip-4(0.77x0.77)
- Manufacturer: STMicroelectronics
- Series: ESDA, TRANSIL™
- Packaging: Cut Tape (CT)
- Part Status: Active
- Type: Zener
- Bidirectional Channels: 2
- Voltage - Reverse Standoff (Typ): 12V
- Voltage - Breakdown (Min): 14.2V
- Voltage - Clamping (Max) @ Ipp: -
- Current - Peak Pulse (10/1000µs): -
- Power - Peak Pulse: 50W
- Power Line Protection: No
- Applications: General Purpose
- Capacitance @ Frequency: -
- Mounting Type: Surface Mount
- Package / Case: 4-WFBGA, FCBGA
- Supplier Device Package: 4-FlipChip (0.77x0.77)
- Base Part Number: ESDA14
- detail: Clamp Ipp Tvs Diode Surface Mount 4-FlipChip (0.77x0.77)
