STGW75M65DF2 دیتاشیت

STGW75M65DF2

مشخصات دیتاشیت

نام دیتاشیت STGW75M65DF2
حجم فایل 1029.336 کیلوبایت
نوع فایل pdf
تعداد صفحات 17

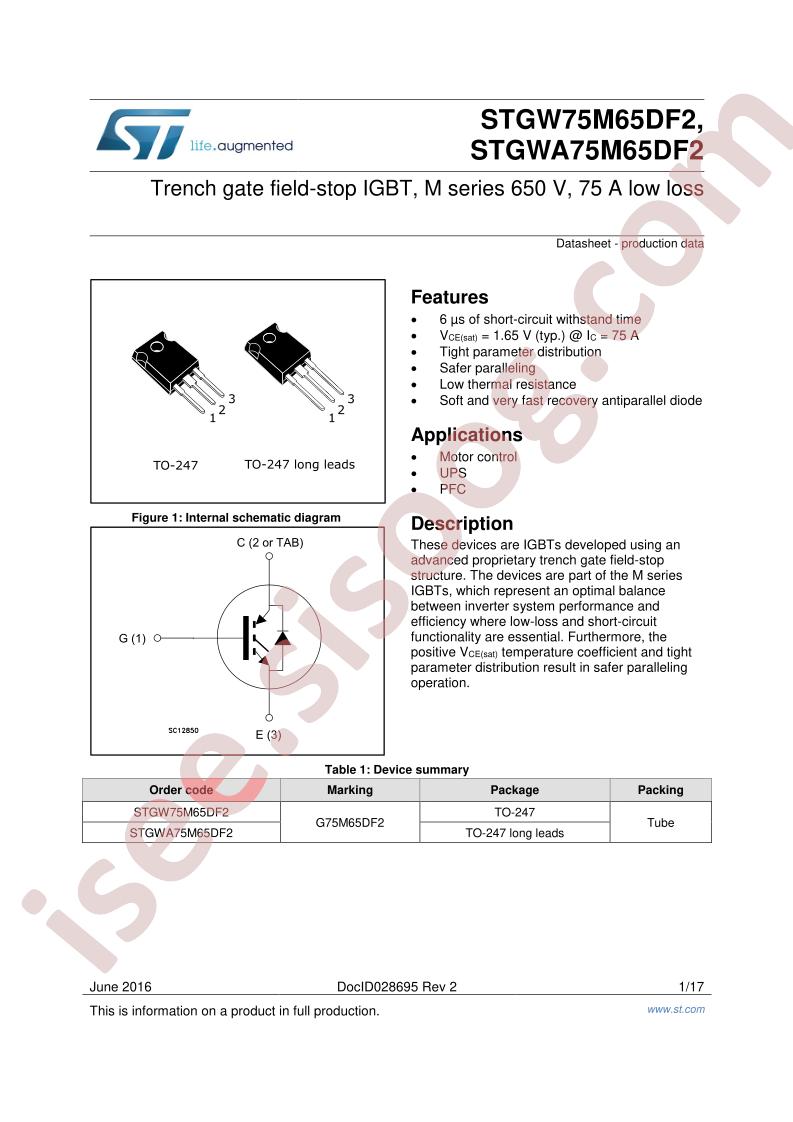

مشاهده دیتاشیت STGW75M65DF2

دانلود دیتاشیت

سایر مستندات

STGW(A)75M65DF2 Datasheet 18 pages

مشخصات فنی

  • Manufacturer: STMicroelectronics
  • Series: M
  • Packaging: Tube
  • Part Status: Active
  • IGBT Type: Trench Field Stop
  • Voltage - Collector Emitter Breakdown (Max): 650V
  • Current - Collector (Ic) (Max): 120A
  • Current - Collector Pulsed (Icm): 225A
  • Vce(on) (Max) @ Vge, Ic: 2.1V @ 15V, 75A
  • Power - Max: 468W
  • Switching Energy: 690µJ (on), 2.54mJ (off)
  • Input Type: Standard
  • Gate Charge: 225nC
  • Td (on/off) @ 25°C: 47ns/125ns
  • Test Condition: 400V, 75A, 3.3Ohm, 15V
  • Reverse Recovery Time (trr): 165ns
  • Operating Temperature: -55°C ~ 175°C (TJ)
  • Mounting Type: Through Hole
  • Package / Case: TO-247-3
  • Supplier Device Package: TO-247
  • Base Part Number: STGW75
  • detail: IGBT Trench Field Stop 650V 120A 468W Through Hole TO-247
