STP20NF06L دیتاشیت

STP20NF06L

مشخصات دیتاشیت

نام دیتاشیت STP20NF06L
حجم فایل 65.601 کیلوبایت
نوع فایل pdf
تعداد صفحات 16

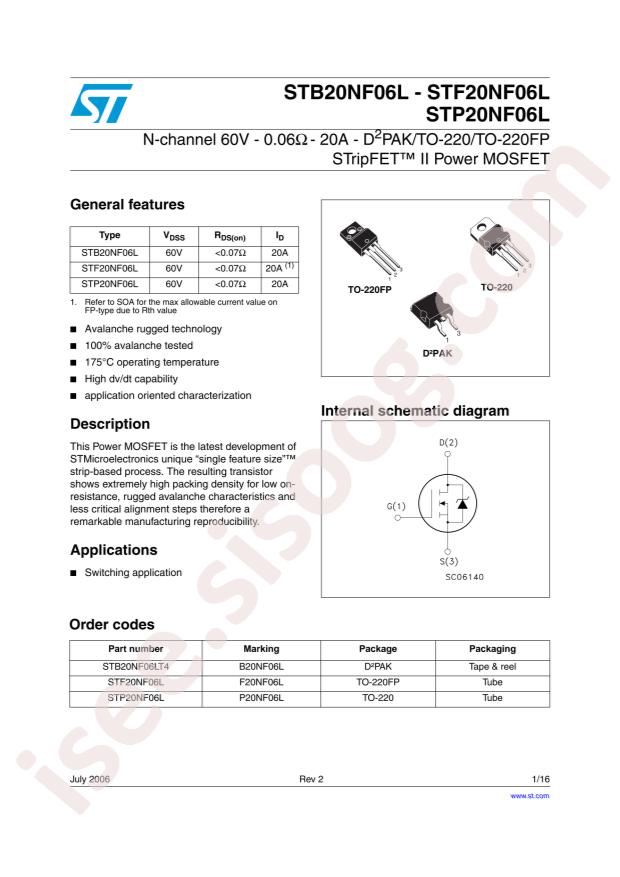

مشاهده دیتاشیت STP20NF06L

دانلود دیتاشیت

سایر مستندات

ST(F,P)20NF06 14 pages

STP20NF06L 16 pages

مشخصات فنی

  • RoHS: true
  • Category: Triode/MOS Tube/Transistor/MOSFETs
  • Datasheet: STMicroelectronics STP20NF06L
  • Package: TO-220
  • Manufacturer: STMicroelectronics
  • Series: STripFET™ II
  • Packaging: Tube
  • Part Status: Obsolete
  • FET Type: N-Channel
  • Technology: MOSFET (Metal Oxide)
  • Drain to Source Voltage (Vdss): 60V
  • Current - Continuous Drain (Id) @ 25°C: 20A (Tc)
  • Drive Voltage (Max Rds On, Min Rds On): 10V
  • Rds On (Max) @ Id, Vgs: 70mOhm @ 10A, 10V
  • Vgs(th) (Max) @ Id: 4V @ 250µA
  • Gate Charge (Qg) (Max) @ Vgs: 18nC @ 10V
  • Vgs (Max): ±20V
  • Input Capacitance (Ciss) (Max) @ Vds: 400pF @ 25V
  • FET Feature: -
  • Power Dissipation (Max): 60W (Tc)
  • Operating Temperature: -55°C ~ 175°C (TJ)
  • Mounting Type: Through Hole
  • Supplier Device Package: TO-220AB
  • Package / Case: TO-220-3
  • Base Part Number: STP20N
  • detail: N-Channel 60V 20A (Tc) 60W (Tc) Through Hole TO-220AB
