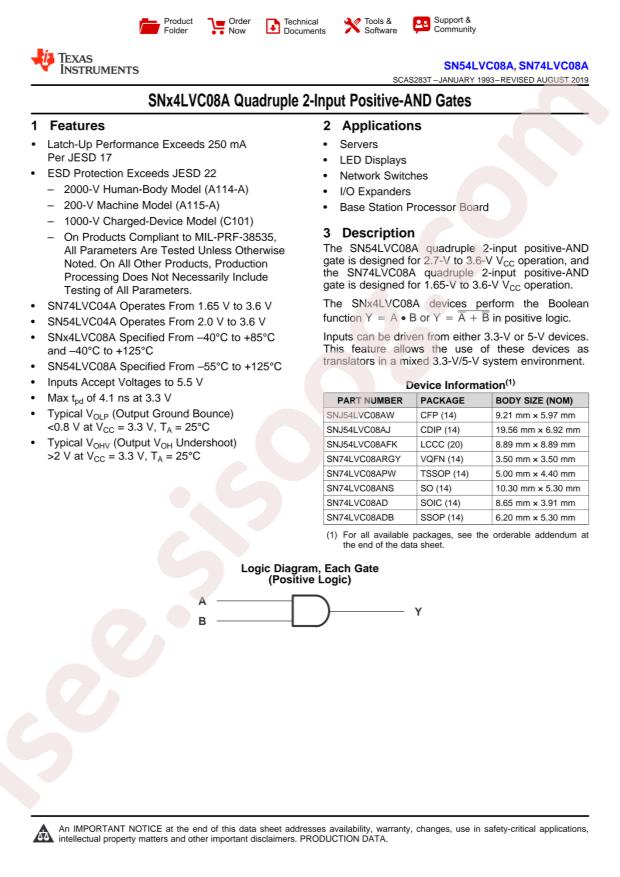

SN74LVC08ARGYR دیتاشیت

SN74LVC08ARGYR

مشخصات دیتاشیت

نام دیتاشیت SN74LVC08ARGYR
حجم فایل 93.035 کیلوبایت
نوع فایل pdf
تعداد صفحات 35

دانلود دیتاشیت SN74LVC08ARGYR

دانلود دیتاشیت

سایر مستندات

SN54LVC08A, SN74LVC08A 36 pages

مشخصات فنی

  • RoHS: true
  • Category: Logic ICs/Gates
  • Datasheet: Texas Instruments SN74LVC08ARGYR
  • Package: QFN-14-EP(3.5x3.5)
  • Manufacturer: Texas Instruments
  • Part Status: Active
  • Max Propagation Delay @ V, Max CL: 3.9ns @ 3.3V, 50pF
  • Package / Case: 14-VFQFN Exposed Pad
  • Logic Level - Low: 0.7V ~ 0.8V
  • Current - Output High, Low: 24mA, 24mA
  • Series: 74LVC
  • Base Part Number: SN74LVC08
  • Current - Quiescent (Max): 1µA
  • Mounting Type: Surface Mount
  • Operating Temperature: -40°C ~ 125°C
  • Number of Inputs: 2
  • Voltage - Supply: 1.65V ~ 3.6V
  • Number of Circuits: 4
  • Packaging: Cut Tape (CT)
  • Logic Type: AND Gate
  • Supplier Device Package: 14-VQFN (3.5x3.5)
  • Features: -
  • Logic Level - High: 1.7V ~ 2V
  • detail: AND Gate IC 4 Channel 14-VQFN (3.5x3.5)
