STP220N6F7 دیتاشیت

STP220N6F7

مشخصات دیتاشیت

نام دیتاشیت STP220N6F7
حجم فایل 568.631 کیلوبایت
نوع فایل pdf
تعداد صفحات 13

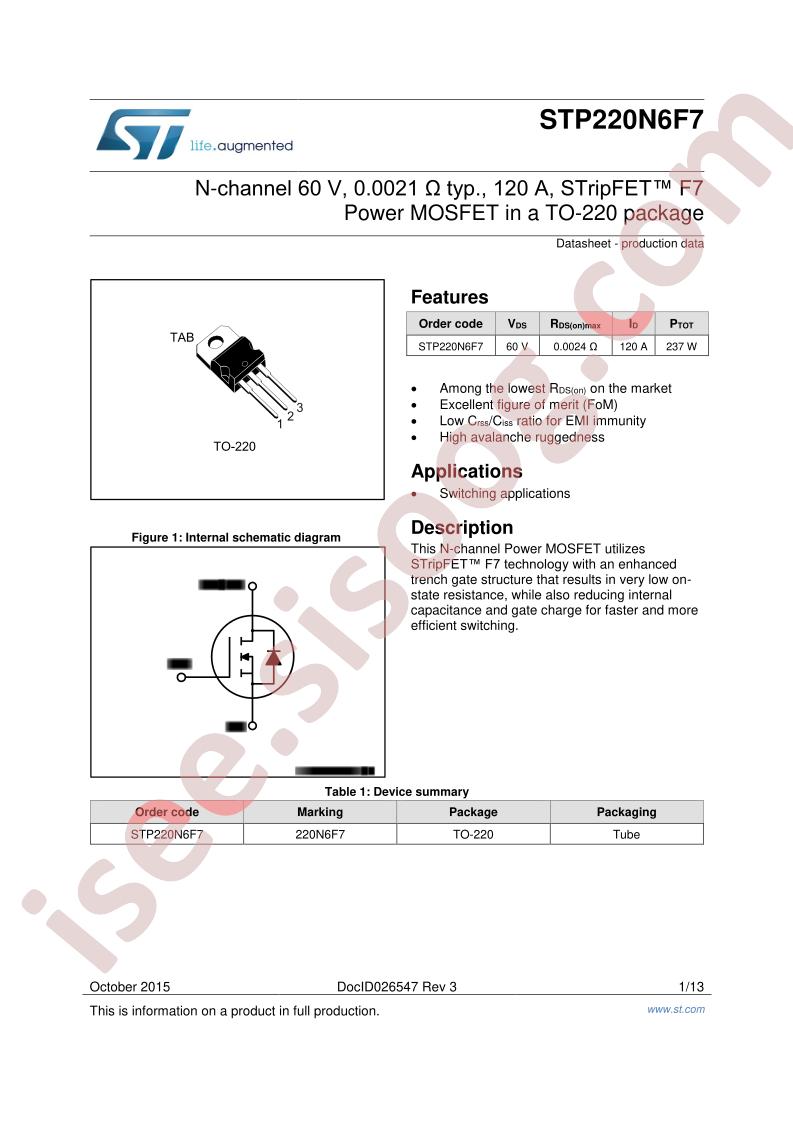

مشاهده دیتاشیت STP220N6F7

دانلود دیتاشیت

سایر مستندات

مستندات دیگری یافت نشد!

مشخصات فنی

  • Manufacturer: STMicroelectronics
  • Series: STripFET™ F7
  • Packaging: Tube
  • Part Status: Active
  • FET Type: N-Channel
  • Technology: MOSFET (Metal Oxide)
  • Drain to Source Voltage (Vdss): 60V
  • Current - Continuous Drain (Id) @ 25°C: 120A (Tc)
  • Drive Voltage (Max Rds On, Min Rds On): 10V
  • Rds On (Max) @ Id, Vgs: 2mOhm @ 60A, 10V
  • Vgs(th) (Max) @ Id: 4V @ 250µA
  • Gate Charge (Qg) (Max) @ Vgs: 100nC @ 10V
  • Vgs (Max): ±20V
  • Input Capacitance (Ciss) (Max) @ Vds: 6400pF @ 25V
  • FET Feature: -
  • Power Dissipation (Max): 237W (Tc)
  • Operating Temperature: -55°C ~ 175°C (TJ)
  • Mounting Type: Through Hole
  • Supplier Device Package: TO-220
  • Package / Case: TO-220-3
  • Base Part Number: STP220
  • detail: N-Channel 60V 120A (Tc) 237W (Tc) Through Hole TO-220
