TPD6F003DQDR دیتاشیت

TPD6F003DQDR

مشخصات دیتاشیت

نام دیتاشیت TPD6F003DQDR
حجم فایل 73.839 کیلوبایت
نوع فایل pdf
تعداد صفحات 27

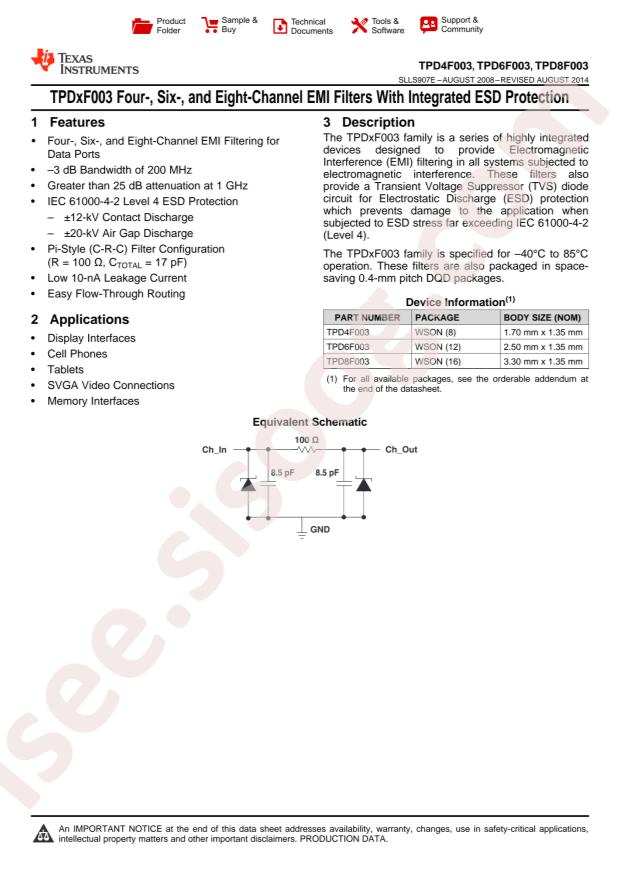

دانلود دیتاشیت TPD6F003DQDR

دانلود دیتاشیت

سایر مستندات

TPDxF003 27 pages

مشخصات فنی

  • RoHS: true
  • Category: Bead/Filter/EMI Optimization/EMI Filters (LC, RC Networks)
  • Datasheet: Texas Instruments TPD6F003DQDR
  • Inductance: -
  • Resistance: 100Ω
  • Capacitance: 8.5pF
  • Filter Order: 6
  • Rated Current: -
  • ESD Protection: Yes
  • DC Rated Voltage: -
  • Attenuation Value: 25dB@1GHz
  • Number of Channels: 2
  • OperatingTemperature: -40°C~+85°C
  • Frequency - Cutoff or Center: 200MHz
  • Package: DFN-12(1.4x2.5)
  • Manufacturer: Texas Instruments
  • Voltage - Rated: -
  • Resistance - Channel (Ohms): 100
  • Size / Dimension: 0.098" L x 0.053" W (2.50mm x 1.35mm)
  • Technology: RC (Pi)
  • Part Status: Active
  • Operating Temperature: -40°C ~ 85°C
  • Values: R = 100Ohms, C = 8.5pF
  • Packaging: Cut Tape (CT)
  • Type: Low Pass
  • Package / Case: 12-WFDFN Exposed Pad
  • Series: TPD
  • Height: 0.031" (0.79mm)
  • Center / Cutoff Frequency: 200MHz (Cutoff)
  • Mounting Type: Surface Mount
  • Base Part Number: TPD6F0
  • Applications: Data Lines for Mobile Devices
  • detail: RC (Pi) EMI Filter 2nd Order Low Pass 6 Channel R = 100Ohms, C = 8.5pF 12-WFDFN Exposed Pad
