STT5N2VH5 دیتاشیت

STT5N2VH5

مشخصات دیتاشیت

نام دیتاشیت STT5N2VH5
حجم فایل 859.436 کیلوبایت
نوع فایل pdf
تعداد صفحات 13

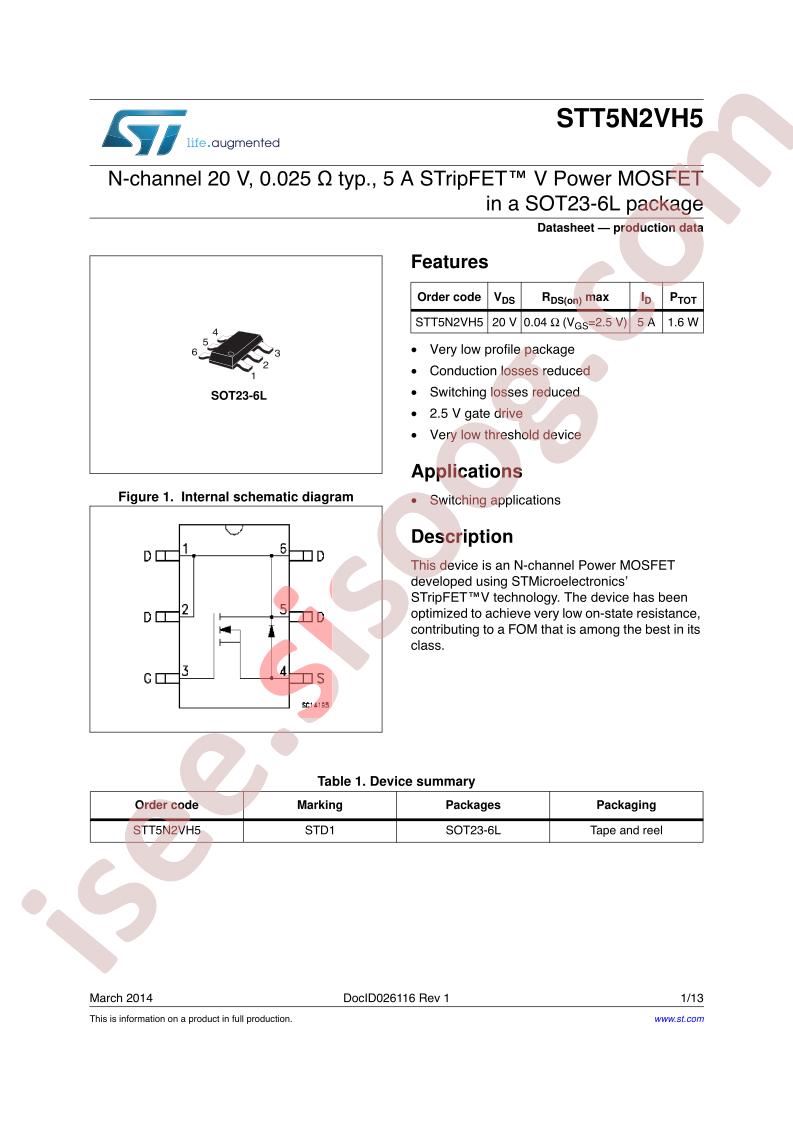

مشاهده دیتاشیت STT5N2VH5

دانلود دیتاشیت

سایر مستندات

مستندات دیگری یافت نشد!

مشخصات فنی

  • Manufacturer: STMicroelectronics
  • Series: STripFET™ V
  • Packaging: Cut Tape (CT)
  • Part Status: Active
  • FET Type: N-Channel
  • Technology: MOSFET (Metal Oxide)
  • Drain to Source Voltage (Vdss): 20V
  • Current - Continuous Drain (Id) @ 25°C: -
  • Drive Voltage (Max Rds On, Min Rds On): 2.5V, 4.5V
  • Rds On (Max) @ Id, Vgs: 30mOhm @ 2A, 4.5V
  • Vgs(th) (Max) @ Id: 700mV @ 250µA (Min)
  • Gate Charge (Qg) (Max) @ Vgs: 4.6nC @ 4.5V
  • Vgs (Max): ±8V
  • Input Capacitance (Ciss) (Max) @ Vds: 367pF @ 16V
  • FET Feature: -
  • Power Dissipation (Max): 1.6W (Tc)
  • Operating Temperature: -55°C ~ 150°C (TJ)
  • Mounting Type: Surface Mount
  • Supplier Device Package: SOT-23-6
  • Package / Case: SOT-23-6
  • Base Part Number: STT5N
  • detail: N-Channel 20V 1.6W (Tc) Surface Mount SOT-23-6
