CSD18514Q5AT دیتاشیت

CSD18514Q5AT

مشخصات دیتاشیت

نام دیتاشیت CSD18514Q5AT
حجم فایل 73.077 کیلوبایت
نوع فایل pdf
تعداد صفحات 17

دانلود دیتاشیت CSD18514Q5AT

دانلود دیتاشیت

سایر مستندات

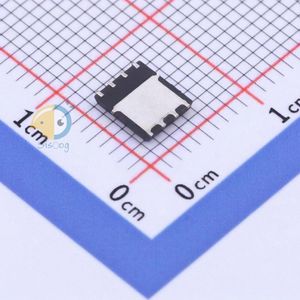

CSD18514Q5A 13 pages

مشخصات فنی

  • RoHS: true
  • Category: Triode/MOS Tube/Transistor/MOSFETs
  • Datasheet: Texas Instruments CSD18514Q5AT

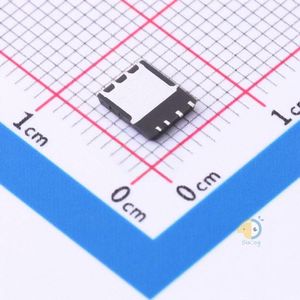

  • Package: VSON-CLIP-8(5x6)
  • Manufacturer: Texas Instruments
  • Power Dissipation (Max): 74W (Tc)
  • Drain to Source Voltage (Vdss): 40V
  • Rds On (Max) @ Id, Vgs: 7.9mOhm @ 15A, 10V
  • Vgs (Max): ±20V
  • FET Type: N-Channel
  • Drive Voltage (Max Rds On, Min Rds On): 4.5V, 10V
  • Technology: MOSFET (Metal Oxide)
  • Current - Continuous Drain (Id) @ 25°C: 89A (Tc)
  • FET Feature: -
  • Input Capacitance (Ciss) (Max) @ Vds: 2683pF @ 20V
  • Operating Temperature: -55°C ~ 150°C (TJ)
  • Packaging: Cut Tape (CT)
  • Package / Case: 8-PowerTDFN
  • Part Status: Active
  • Series: NexFET™
  • Vgs(th) (Max) @ Id: 2.4V @ 250µA
  • Gate Charge (Qg) (Max) @ Vgs: 40nC @ 10V
  • Supplier Device Package: 8-VSONP (5x6)
  • Mounting Type: Surface Mount
  • Base Part Number: CSD1851
  • detail: N-Channel 40V 89A (Tc) 74W (Tc) Surface Mount 8-VSONP (5x6)
