دیتاشیت TPS563201DDCT
مشخصات دیتاشیت
| نام دیتاشیت | TPS563201DDCT |
|---|---|
| حجم فایل | 84.636 کیلوبایت |
| نوع فایل | |
| تعداد صفحات | 25 |
TPS563201DDCT |
دانلود دیتاشیت |
|---|
سایر مستندات

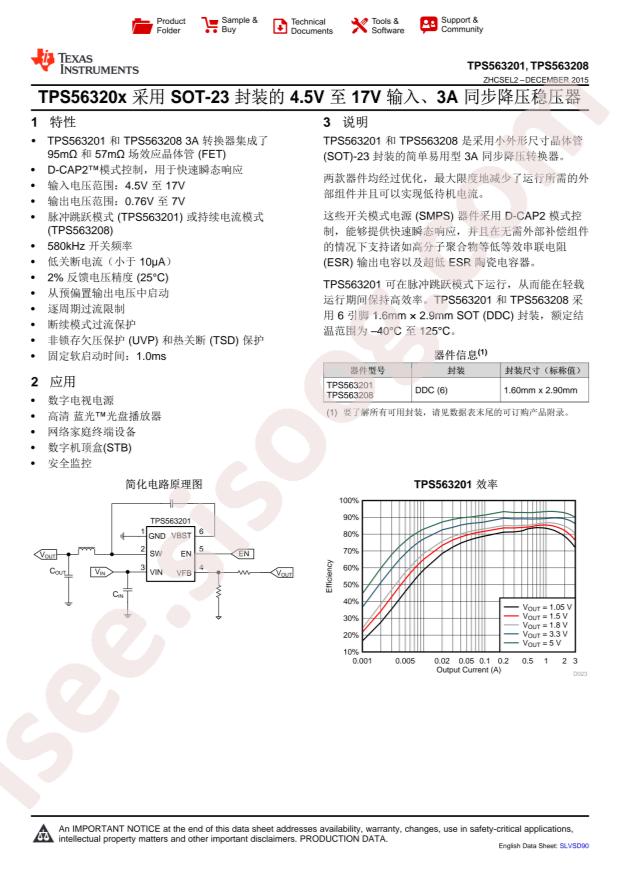

TPS563201, TPS563208 Datasheet 27 pages
مشخصات فنی
- RoHS: true
- Category: Power Supply Chip/DC-DC Converters
- Function: Step-down type
- Topology: Step-down
- Datasheet: Texas Instruments TPS563201DDCT
- Output Type: Adjustable
- Input Voltage: 4.5V~17V
- Output Voltage: 0.768V~7V
- Number of Outputs: 1
- Switching Frequency: 580kHz
- Output Current (Max): 3A
- Operating Temperature: -40°C~+125°C@(TJ)
- Synchronous Rectification: Yes
- Package: SOT-23-6
- Manufacturer: Texas Instruments
- Current - Output: 3A
- Voltage - Input (Max): 17V
- Frequency - Switching: 580kHz
- Part Status: Active
- Base Part Number: TPS563
- Voltage - Output (Min/Fixed): 0.768V
- Package / Case: SOT-23-6 Thin, TSOT-23-6
- Series: D-CAP2™, Eco-Mode™
- Packaging: Cut Tape (CT)
- Synchronous Rectifier: Yes
- Output Configuration: Positive
- Voltage - Output (Max): 7V
- Mounting Type: Surface Mount
- Supplier Device Package: TSOT-23-6
- Voltage - Input (Min): 4.5V
- detail: Buck Switching Regulator IC Positive Adjustable 0.768V 1 Output 3A SOT-23-6 Thin, TSOT-23-6
