STL70N4LLF5 دیتاشیت

STL70N4LLF5

مشخصات دیتاشیت

نام دیتاشیت STL70N4LLF5
حجم فایل 1006.408 کیلوبایت
نوع فایل pdf
تعداد صفحات 16

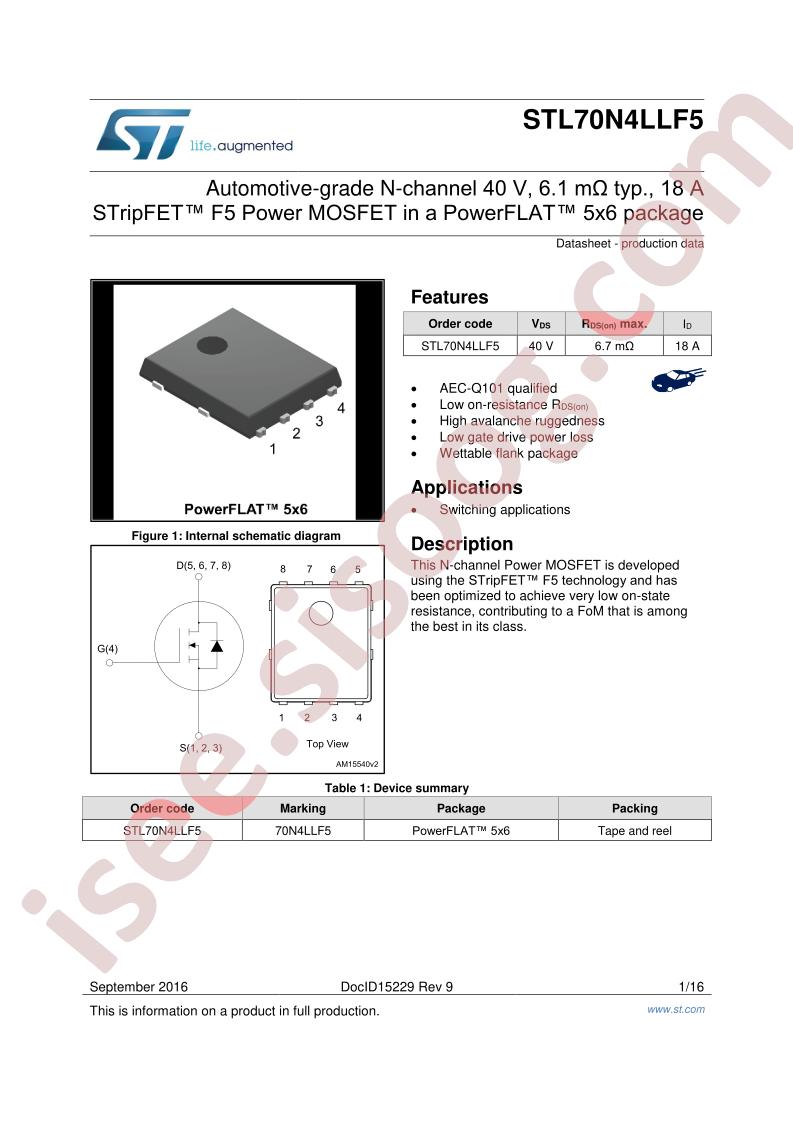

مشاهده دیتاشیت STL70N4LLF5

دانلود دیتاشیت

سایر مستندات

مستندات دیگری یافت نشد!

مشخصات فنی

  • Manufacturer: STMicroelectronics
  • Series: Automotive, AEC-Q101, STripFET™ V
  • Packaging: Cut Tape (CT)
  • Part Status: Active
  • FET Type: N-Channel
  • Technology: MOSFET (Metal Oxide)
  • Drain to Source Voltage (Vdss): 40V
  • Current - Continuous Drain (Id) @ 25°C: 70A (Tc)
  • Drive Voltage (Max Rds On, Min Rds On): 4.5V, 10V
  • Rds On (Max) @ Id, Vgs: 6.5mOhm @ 9A, 10V
  • Vgs(th) (Max) @ Id: 1V @ 250µA
  • Gate Charge (Qg) (Max) @ Vgs: 13nC @ 4.5V
  • Vgs (Max): ±22V
  • Input Capacitance (Ciss) (Max) @ Vds: 1800pF @ 25V
  • FET Feature: -
  • Power Dissipation (Max): 72W (Tc)
  • Operating Temperature: -55°C ~ 175°C (TJ)
  • Mounting Type: Surface Mount
  • Supplier Device Package: PowerFlat™ (5x6)
  • Package / Case: 8-PowerVDFN
  • Base Part Number: STL70
  • detail: N-Channel 40V 70A (Tc) 72W (Tc) Surface Mount PowerFlat™ (5x6)
