STD12N50DM2 دیتاشیت

STD12N50DM2

مشخصات دیتاشیت

نام دیتاشیت STD12N50DM2
حجم فایل 831.572 کیلوبایت
نوع فایل pdf
تعداد صفحات 16

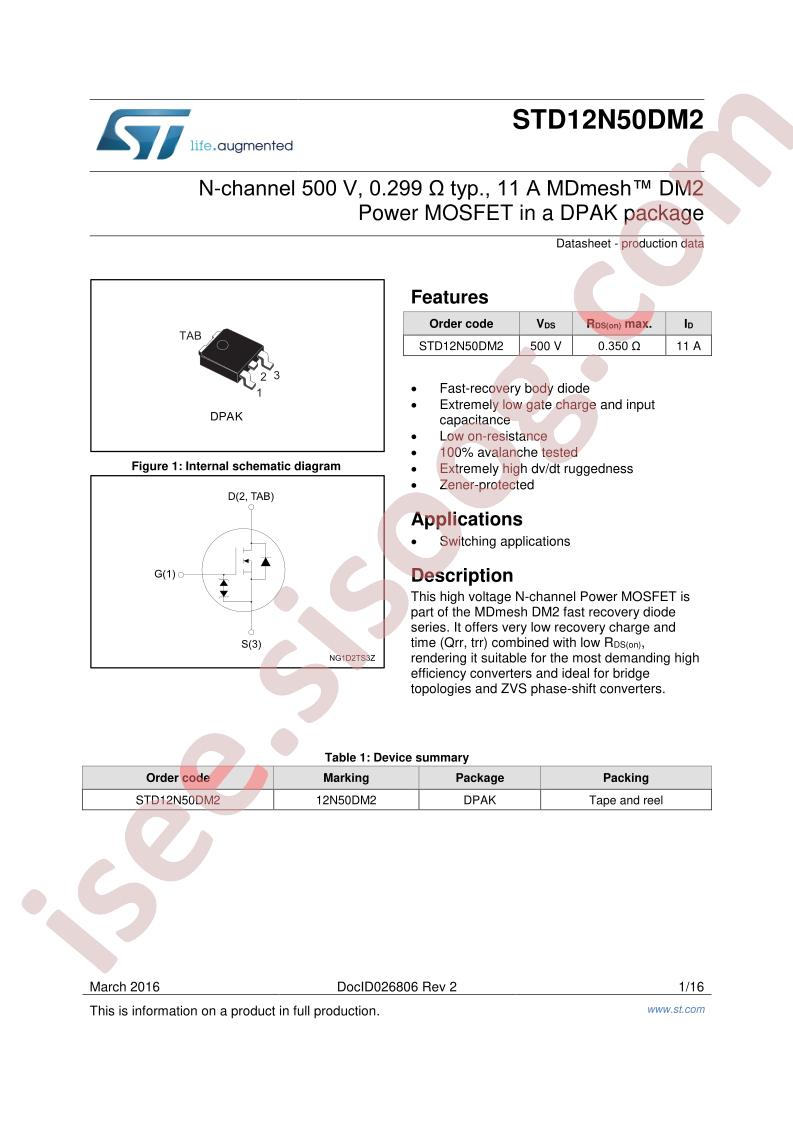

مشاهده دیتاشیت STD12N50DM2

دانلود دیتاشیت

سایر مستندات

مستندات دیگری یافت نشد!

مشخصات فنی

  • Manufacturer: STMicroelectronics
  • Series: MDmesh™ DM2
  • Packaging: Cut Tape (CT)
  • Part Status: Active
  • FET Type: N-Channel
  • Technology: MOSFET (Metal Oxide)
  • Drain to Source Voltage (Vdss): 500V
  • Current - Continuous Drain (Id) @ 25°C: 11A (Tc)
  • Drive Voltage (Max Rds On, Min Rds On): 10V
  • Rds On (Max) @ Id, Vgs: 350mOhm @ 5.5A, 10V
  • Vgs(th) (Max) @ Id: 5V @ 250µA
  • Gate Charge (Qg) (Max) @ Vgs: 16nC @ 10V
  • Vgs (Max): ±25V
  • Input Capacitance (Ciss) (Max) @ Vds: 628pF @ 100V
  • FET Feature: -
  • Power Dissipation (Max): 110W (Tc)
  • Operating Temperature: -55°C ~ 150°C (TJ)
  • Mounting Type: Surface Mount
  • Supplier Device Package: DPAK
  • Package / Case: TO-252-3, DPak (2 Leads + Tab), SC-63
  • Base Part Number: STD12
  • detail: N-Channel 500V 11A (Tc) 110W (Tc) Surface Mount DPAK
