STD45P4LLF6AG دیتاشیت

STD45P4LLF6AG

مشخصات دیتاشیت

نام دیتاشیت STD45P4LLF6AG
حجم فایل 612.128 کیلوبایت
نوع فایل pdf
تعداد صفحات 16

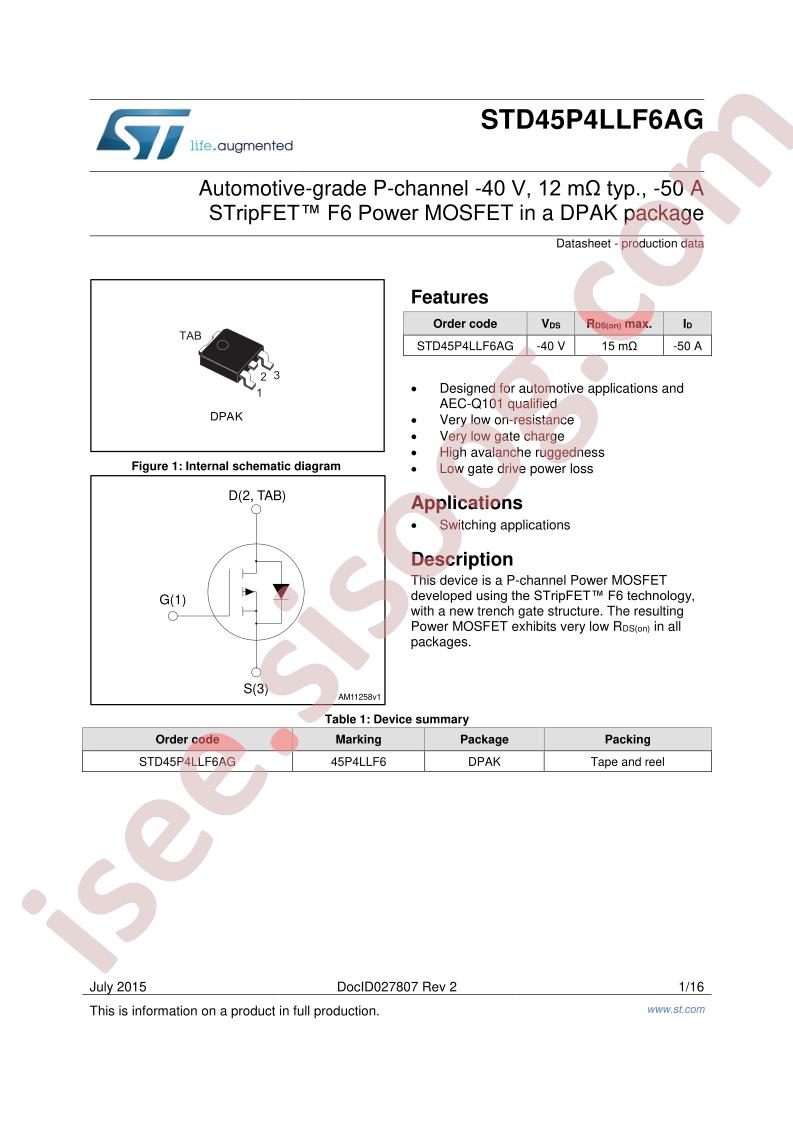

مشاهده دیتاشیت STD45P4LLF6AG

دانلود دیتاشیت

سایر مستندات

مستندات دیگری یافت نشد!

مشخصات فنی

  • Manufacturer: STMicroelectronics
  • Series: Automotive, AEC-Q101, STripFET™ F6
  • Packaging: Cut Tape (CT)
  • Part Status: Active
  • FET Type: P-Channel
  • Technology: MOSFET (Metal Oxide)
  • Drain to Source Voltage (Vdss): 40V
  • Current - Continuous Drain (Id) @ 25°C: 50A (Tc)
  • Drive Voltage (Max Rds On, Min Rds On): 4.5V, 10V
  • Rds On (Max) @ Id, Vgs: 15mOhm @ 25A, 10V
  • Vgs(th) (Max) @ Id: 2.5V @ 250µA
  • Gate Charge (Qg) (Max) @ Vgs: 65.5nC @ 10V
  • Vgs (Max): ±18V
  • Input Capacitance (Ciss) (Max) @ Vds: 3525pF @ 25V
  • FET Feature: -
  • Power Dissipation (Max): 58W (Tc)
  • Operating Temperature: -55°C ~ 150°C (TJ)
  • Mounting Type: Surface Mount
  • Supplier Device Package: DPAK
  • Package / Case: TO-252-3, DPak (2 Leads + Tab), SC-63
  • Base Part Number: STD45
  • detail: P-Channel 40V 50A (Tc) 58W (Tc) Surface Mount DPAK
