دیتاشیت STS10P4LLF6

STS10P4LLF6

مشخصات دیتاشیت

نام دیتاشیت STS10P4LLF6
حجم فایل 751.894 کیلوبایت
نوع فایل pdf
تعداد صفحات 14

دانلود دیتاشیت STS10P4LLF6

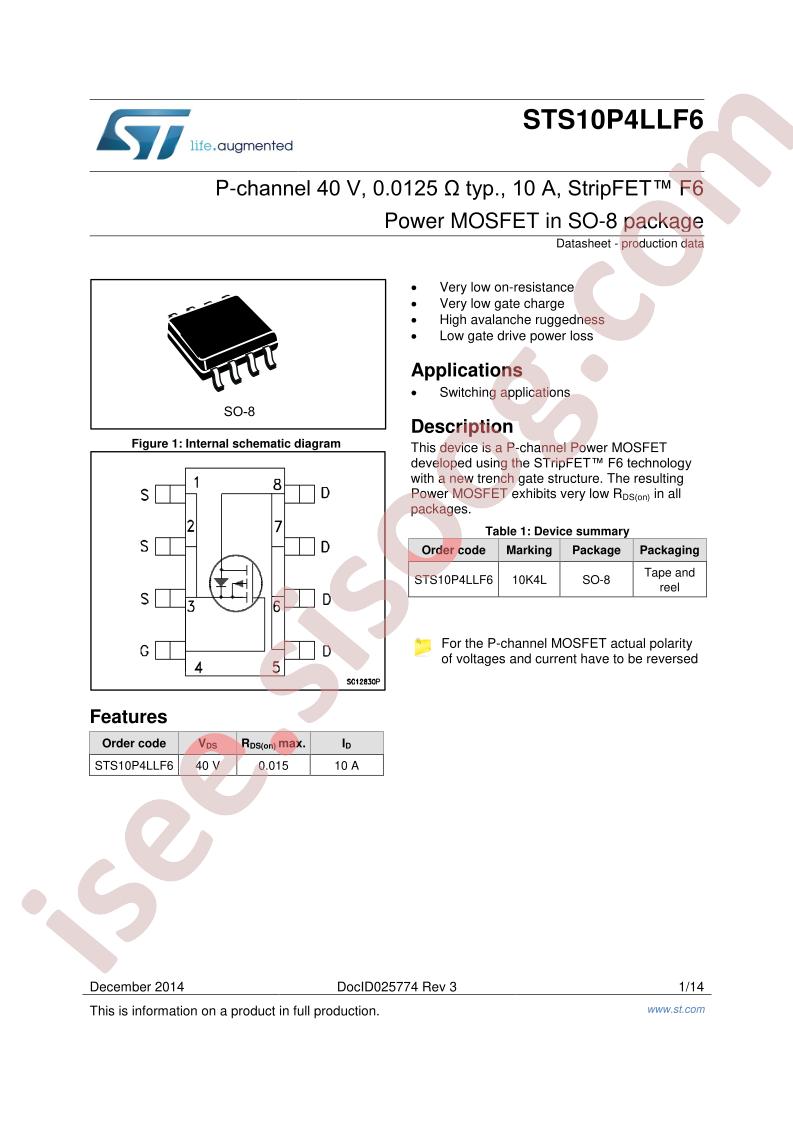

STS10P4LLF6 Datasheet

مشخصات

  • Manufacturer: STMicroelectronics
  • Series: STripFET™ F6
  • Packaging: Cut Tape (CT)
  • Part Status: Active
  • FET Type: P-Channel
  • Technology: MOSFET (Metal Oxide)
  • Drain to Source Voltage (Vdss): 40V
  • Current - Continuous Drain (Id) @ 25°C: 10A (Ta)
  • Drive Voltage (Max Rds On, Min Rds On): 4.5V, 10V
  • Rds On (Max) @ Id, Vgs: 15mOhm @ 3A, 10V
  • Vgs(th) (Max) @ Id: 1V @ 250µA (Min)
  • Gate Charge (Qg) (Max) @ Vgs: 34nC @ 4.5V
  • Vgs (Max): ±20V
  • Input Capacitance (Ciss) (Max) @ Vds: 3525pF @ 25V
  • FET Feature: -
  • Power Dissipation (Max): 2.7W (Ta)
  • Operating Temperature: 150°C (TJ)
  • Mounting Type: Surface Mount
  • Supplier Device Package: 8-SO
  • Package / Case: 8-SOIC (0.154", 3.90mm Width)
  • Base Part Number: STS10
  • detail: P-Channel 40V 10A (Ta) 2.7W (Ta) Surface Mount 8-SO
