STI55NF03L دیتاشیت

STI55NF03L

مشخصات دیتاشیت

نام دیتاشیت STI55NF03L
حجم فایل 453.835 کیلوبایت
نوع فایل pdf
تعداد صفحات 12

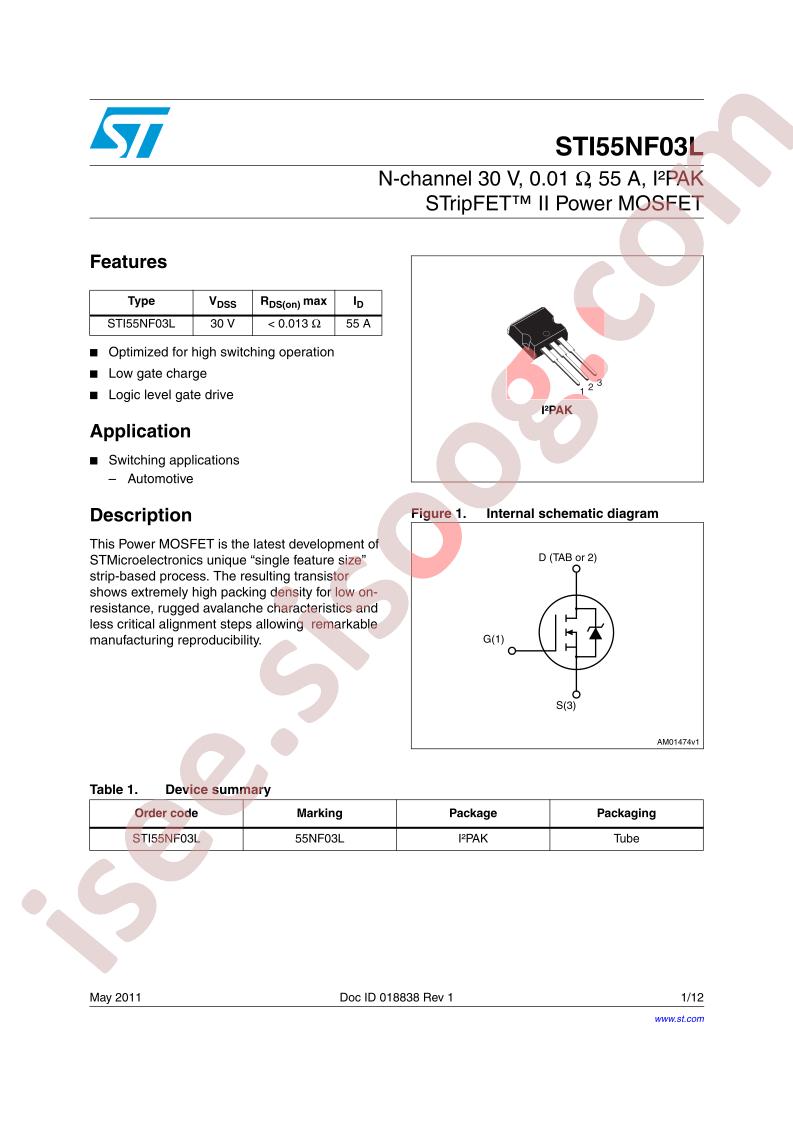

مشاهده دیتاشیت STI55NF03L

دانلود دیتاشیت

سایر مستندات

مستندات دیگری یافت نشد!

مشخصات فنی

  • Manufacturer: STMicroelectronics
  • Series: STripFET™ II
  • Packaging: Tube
  • Part Status: Active
  • FET Type: N-Channel
  • Technology: MOSFET (Metal Oxide)
  • Drain to Source Voltage (Vdss): 30V
  • Current - Continuous Drain (Id) @ 25°C: 55A (Tc)
  • Drive Voltage (Max Rds On, Min Rds On): 4.5V, 10V
  • Rds On (Max) @ Id, Vgs: 13mOhm @ 27.5A, 10V
  • Vgs(th) (Max) @ Id: 2.5V @ 250µA
  • Gate Charge (Qg) (Max) @ Vgs: 27nC @ 4.5V
  • Vgs (Max): ±16V
  • Input Capacitance (Ciss) (Max) @ Vds: 1265pF @ 25V
  • FET Feature: -
  • Power Dissipation (Max): 80W (Tc)
  • Operating Temperature: -60°C ~ 175°C (TJ)
  • Mounting Type: Through Hole
  • Supplier Device Package: I2PAK
  • Package / Case: TO-262-3 Long Leads, I²Pak, TO-262AA
  • Base Part Number: STI55N
  • detail: N-Channel 30V 55A (Tc) 80W (Tc) Through Hole I2PAK
