STD70N6F3 دیتاشیت

STD70N6F3

مشخصات دیتاشیت

نام دیتاشیت STD70N6F3
حجم فایل 638.52 کیلوبایت
نوع فایل pdf
تعداد صفحات 11

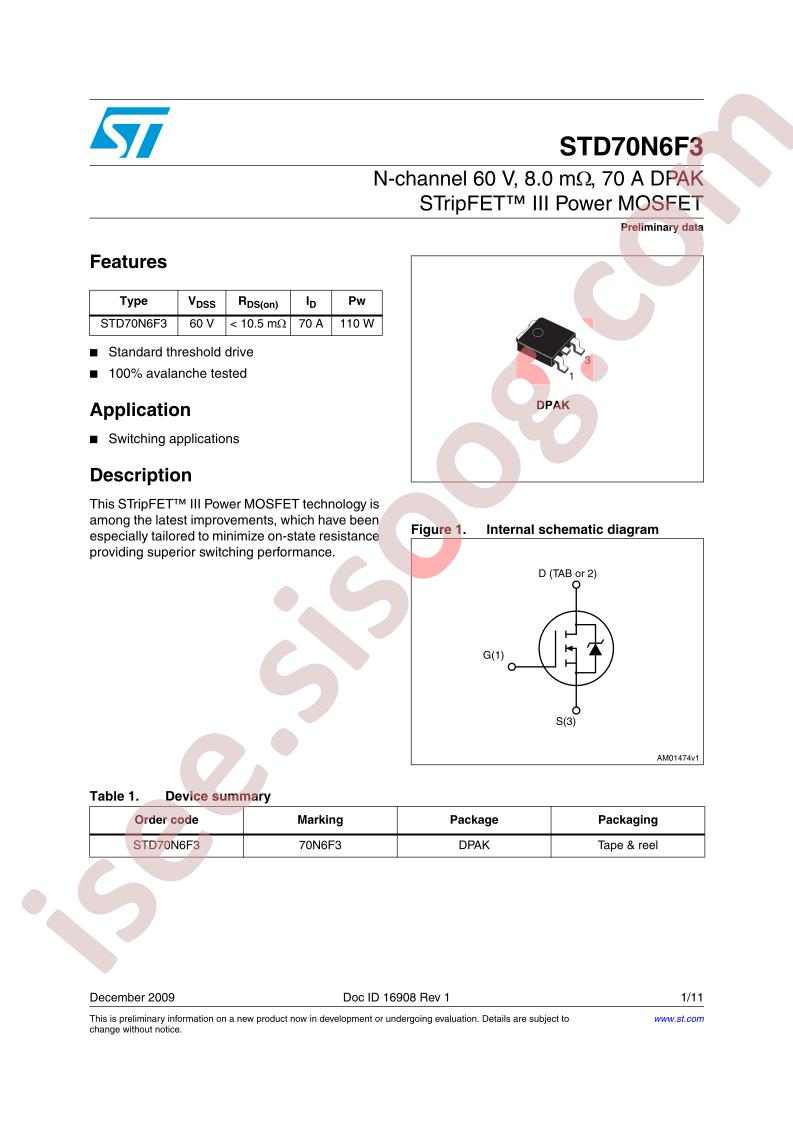

مشاهده دیتاشیت STD70N6F3

دانلود دیتاشیت

سایر مستندات

مستندات دیگری یافت نشد!

مشخصات فنی

  • Manufacturer: STMicroelectronics
  • Series: STripFET™ III
  • Packaging: Cut Tape (CT)
  • Part Status: Active
  • FET Type: N-Channel
  • Technology: MOSFET (Metal Oxide)
  • Drain to Source Voltage (Vdss): 60V
  • Current - Continuous Drain (Id) @ 25°C: 70A (Tc)
  • Drive Voltage (Max Rds On, Min Rds On): 10V
  • Rds On (Max) @ Id, Vgs: 10.5mOhm @ 35A, 10V
  • Vgs(th) (Max) @ Id: 4V @ 250µA
  • Gate Charge (Qg) (Max) @ Vgs: 35nC @ 10V
  • Vgs (Max): ±20V
  • Input Capacitance (Ciss) (Max) @ Vds: 2200pF @ 25V
  • FET Feature: -
  • Power Dissipation (Max): 110W (Tc)
  • Operating Temperature: -55°C ~ 175°C (TJ)
  • Mounting Type: Surface Mount
  • Supplier Device Package: DPAK
  • Package / Case: TO-252-3, DPak (2 Leads + Tab), SC-63
  • Base Part Number: STD70N
  • detail: N-Channel 60V 70A (Tc) 110W (Tc) Surface Mount DPAK
