- دیتاشیت TPS564201DDCT
TPS564201DDCT دیتاشیت
مشخصات دیتاشیت
| نام دیتاشیت | TPS564201DDCT |
|---|---|
| حجم فایل | 97.102 کیلوبایت |
| نوع فایل | |
| تعداد صفحات | 27 |
دانلود دیتاشیت TPS564201DDCT |
دانلود دیتاشیت |
|---|
سایر مستندات

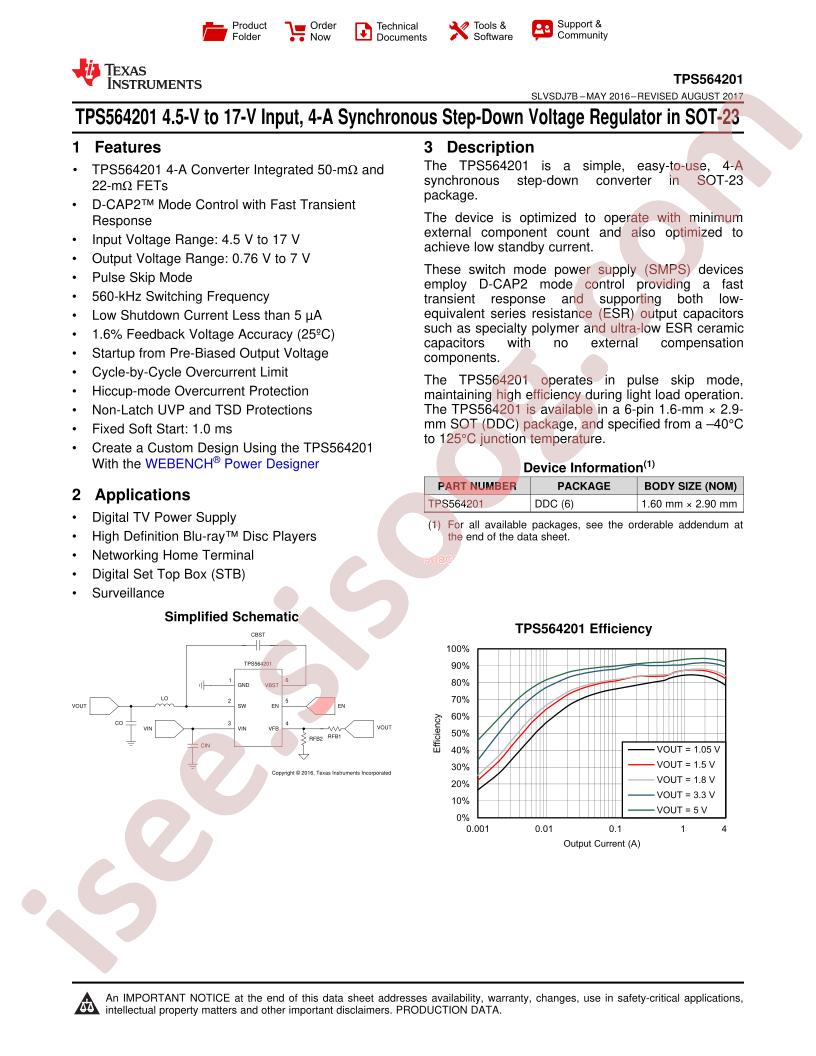

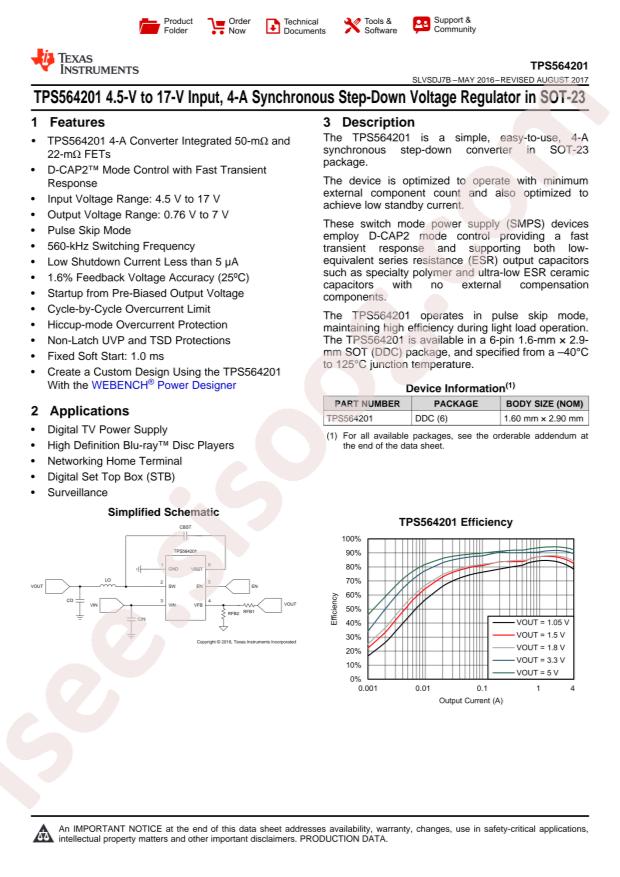

TPS564201 Datasheet 29 pages
مشخصات فنی
- RoHS: true
- Category: Power Supply Chip/DC-DC Converters
- Function: Step-down type
- Topology: Step-down
- Datasheet: Texas Instruments TPS564201DDCT
- Output Type: Adjustable
- Input Voltage: 4.5V~17V
- Output Voltage: 0.76V~7V
- Number of Outputs: 1
- Switching Frequency: 560kHz
- Output Current (Max): 4A
- Operating Temperature: -40°C~+125°C@(TJ)
- Synchronous Rectification: Yes
- Package: SOT-23-6
- Manufacturer: Texas Instruments
- Current - Output: 4A
- Voltage - Input (Max): 17V
- Frequency - Switching: 560kHz
- Part Status: Active
- Base Part Number: TPS564
- Voltage - Output (Min/Fixed): 0.76V
- Package / Case: SOT-23-6 Thin, TSOT-23-6
- Series: D-CAP2™
- Packaging: Cut Tape (CT)
- Synchronous Rectifier: Yes
- Output Configuration: Positive
- Voltage - Output (Max): 7V
- Mounting Type: Surface Mount
- Supplier Device Package: TSOT-23-6
- Voltage - Input (Min): 4.5V
- detail: Buck Switching Regulator IC Positive Adjustable 0.76V 1 Output 4A SOT-23-6 Thin, TSOT-23-6
