STB35NF10T4 دیتاشیت

STB35NF10T4

مشخصات دیتاشیت

نام دیتاشیت STB35NF10T4
حجم فایل 59.527 کیلوبایت
نوع فایل pdf
تعداد صفحات 14

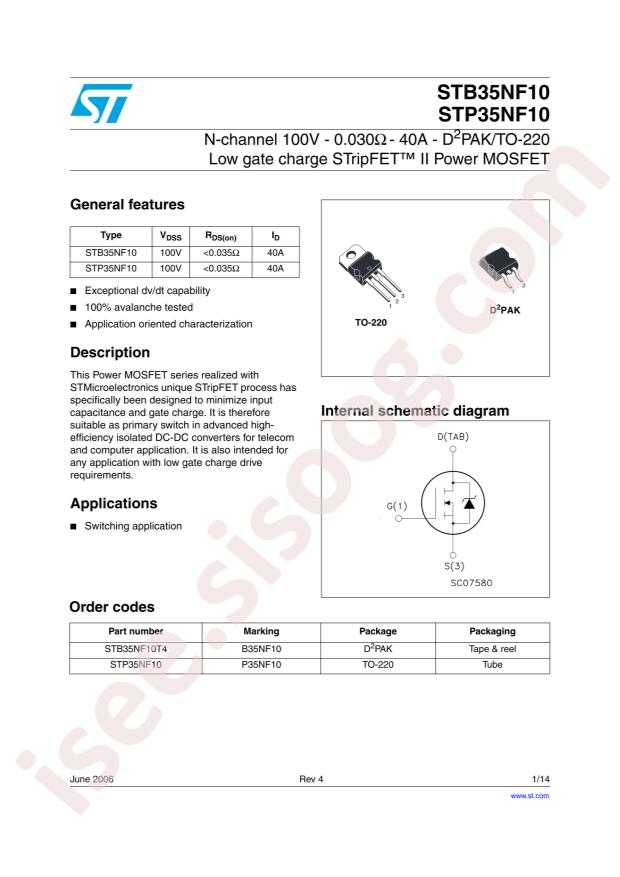

مشاهده دیتاشیت STB35NF10T4

دانلود دیتاشیت

سایر مستندات

ST(B,P)35NF10 14 pages

مشخصات فنی

  • RoHS: true
  • Category: Triode/MOS Tube/Transistor/MOSFETs
  • Datasheet: STMicroelectronics STB35NF10T4
  • Package: TO-263-3
  • Manufacturer: STMicroelectronics
  • Series: STripFET™ II
  • Packaging: Cut Tape (CT)
  • Part Status: Obsolete
  • FET Type: N-Channel
  • Technology: MOSFET (Metal Oxide)
  • Drain to Source Voltage (Vdss): 100V
  • Current - Continuous Drain (Id) @ 25°C: 40A (Tc)
  • Drive Voltage (Max Rds On, Min Rds On): 10V
  • Rds On (Max) @ Id, Vgs: 35mOhm @ 17.5A, 10V
  • Vgs(th) (Max) @ Id: 4V @ 250µA
  • Gate Charge (Qg) (Max) @ Vgs: 55nC @ 10V
  • Vgs (Max): ±20V
  • Input Capacitance (Ciss) (Max) @ Vds: 1550pF @ 25V
  • FET Feature: -
  • Power Dissipation (Max): 115W (Tc)
  • Operating Temperature: -55°C ~ 175°C (TJ)
  • Mounting Type: Surface Mount
  • Supplier Device Package: D2PAK
  • Package / Case: TO-263-3, D²Pak (2 Leads + Tab), TO-263AB
  • Base Part Number: STB35N
  • detail: N-Channel 100V 40A (Tc) 115W (Tc) Surface Mount D2PAK
