CSD16407Q5 دیتاشیت

CSD16407Q5

مشخصات دیتاشیت

نام دیتاشیت CSD16407Q5
حجم فایل 211.23 کیلوبایت
نوع فایل pdf
تعداد صفحات 10

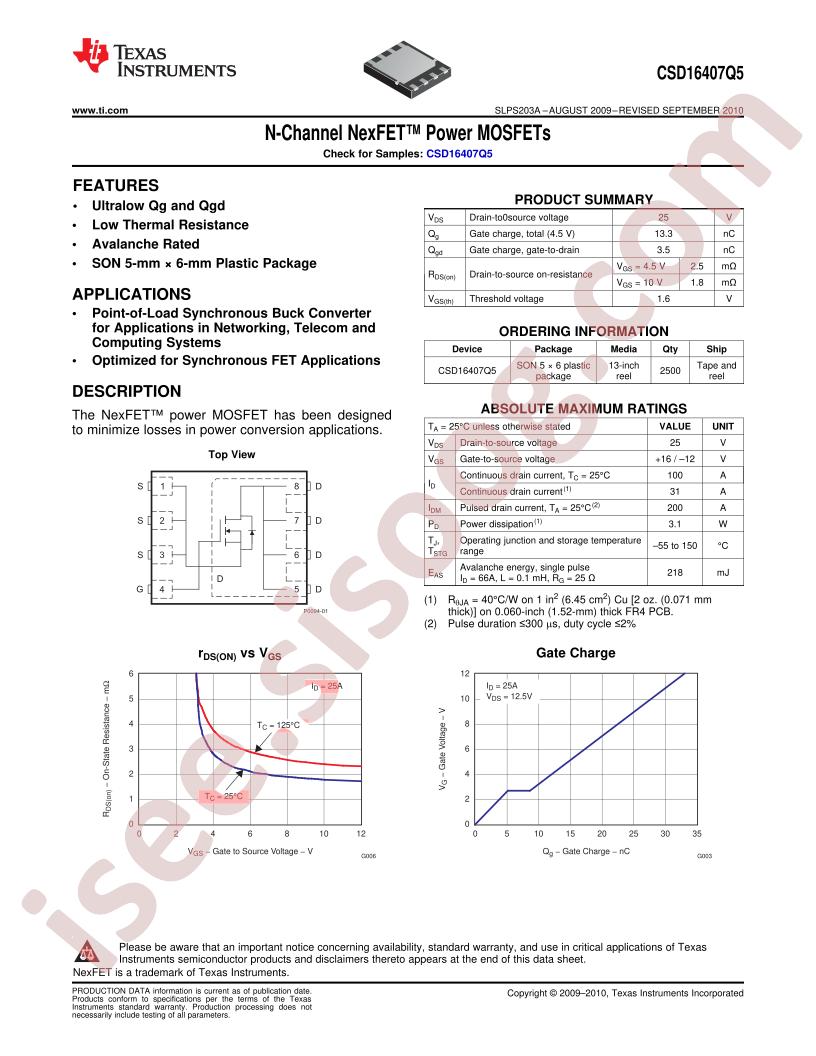

مشاهده دیتاشیت CSD16407Q5

دانلود دیتاشیت

سایر مستندات

مستندات دیگری یافت نشد!

مشخصات فنی

  • Power Dissipation (Max): 3.1W (Ta)
  • Drain to Source Voltage (Vdss): 25V
  • Rds On (Max) @ Id, Vgs: 2.4mOhm @ 25A, 10V
  • Vgs (Max): +16V, -12V
  • FET Type: N-Channel
  • Drive Voltage (Max Rds On, Min Rds On): 4.5V, 10V
  • Technology: MOSFET (Metal Oxide)
  • Manufacturer: Texas Instruments
  • Current - Continuous Drain (Id) @ 25°C: 31A (Ta), 100A (Tc)
  • FET Feature: -
  • Input Capacitance (Ciss) (Max) @ Vds: 2660pF @ 12.5V
  • Operating Temperature: -55°C ~ 150°C (TJ)
  • Packaging: Cut Tape (CT)
  • Package / Case: 8-PowerTDFN
  • Part Status: Active
  • Series: NexFET™
  • Vgs(th) (Max) @ Id: 1.9V @ 250µA
  • Gate Charge (Qg) (Max) @ Vgs: 18nC @ 4.5V
  • Supplier Device Package: 8-VSONP (5x6)
  • Mounting Type: Surface Mount
  • Base Part Number: CSD164
  • detail: N-Channel 25V 31A (Ta), 100A (Tc) 3.1W (Ta) Surface Mount 8-VSONP (5x6)
