STP52N25M5 دیتاشیت

STP52N25M5

مشخصات دیتاشیت

نام دیتاشیت STP52N25M5
حجم فایل 493.942 کیلوبایت
نوع فایل pdf
تعداد صفحات 12

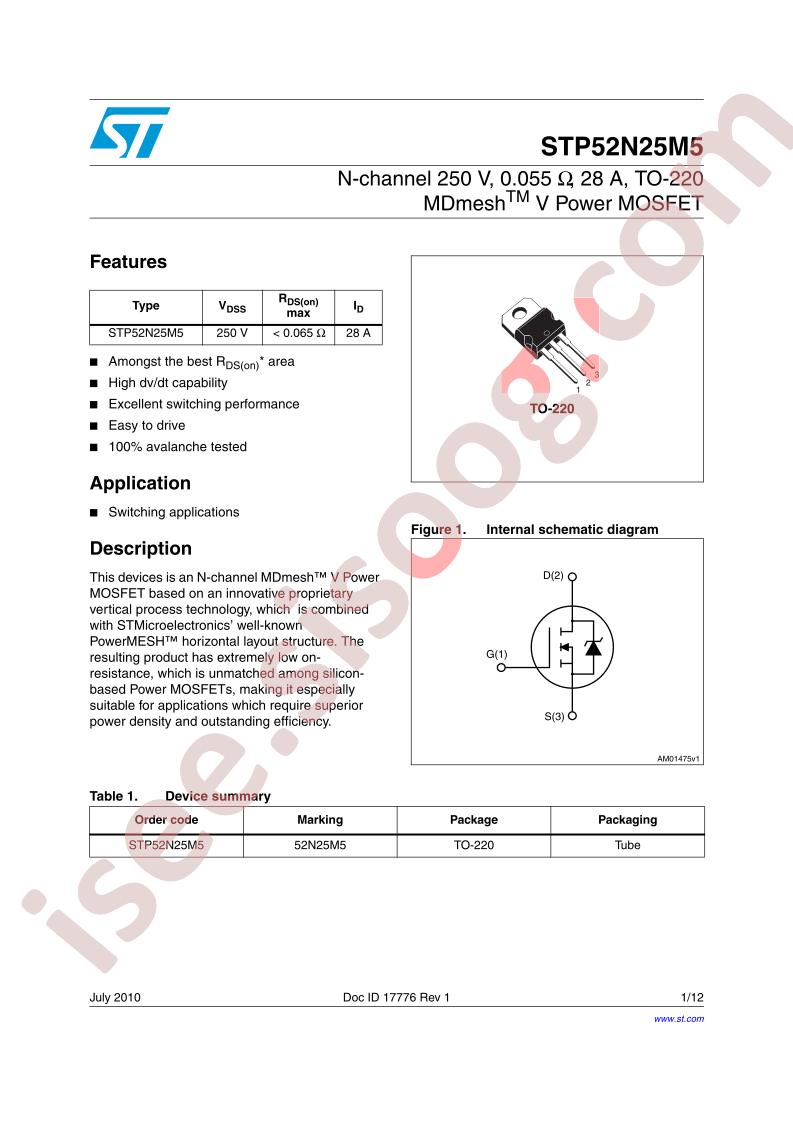

مشاهده دیتاشیت STP52N25M5

دانلود دیتاشیت

سایر مستندات

مستندات دیگری یافت نشد!

مشخصات فنی

  • Manufacturer: STMicroelectronics
  • Series: MDmesh™ V
  • Packaging: Tube
  • Part Status: Obsolete
  • FET Type: N-Channel
  • Technology: MOSFET (Metal Oxide)
  • Drain to Source Voltage (Vdss): 250V
  • Current - Continuous Drain (Id) @ 25°C: 28A (Tc)
  • Drive Voltage (Max Rds On, Min Rds On): 10V
  • Rds On (Max) @ Id, Vgs: 65mOhm @ 14A, 10V
  • Vgs(th) (Max) @ Id: 5V @ 100µA
  • Gate Charge (Qg) (Max) @ Vgs: 47nC @ 10V
  • Vgs (Max): ±25V
  • Input Capacitance (Ciss) (Max) @ Vds: 1770pF @ 50V
  • FET Feature: -
  • Power Dissipation (Max): 110W (Tc)
  • Operating Temperature: -55°C ~ 150°C (TJ)
  • Mounting Type: Through Hole
  • Supplier Device Package: TO-220
  • Package / Case: TO-220-3
  • Base Part Number: STP52N
  • detail: N-Channel 250V 28A (Tc) 110W (Tc) Through Hole TO-220
