STB30N80K5 دیتاشیت

STB30N80K5

مشخصات دیتاشیت

نام دیتاشیت STB30N80K5
حجم فایل 958.823 کیلوبایت
نوع فایل pdf
تعداد صفحات 16

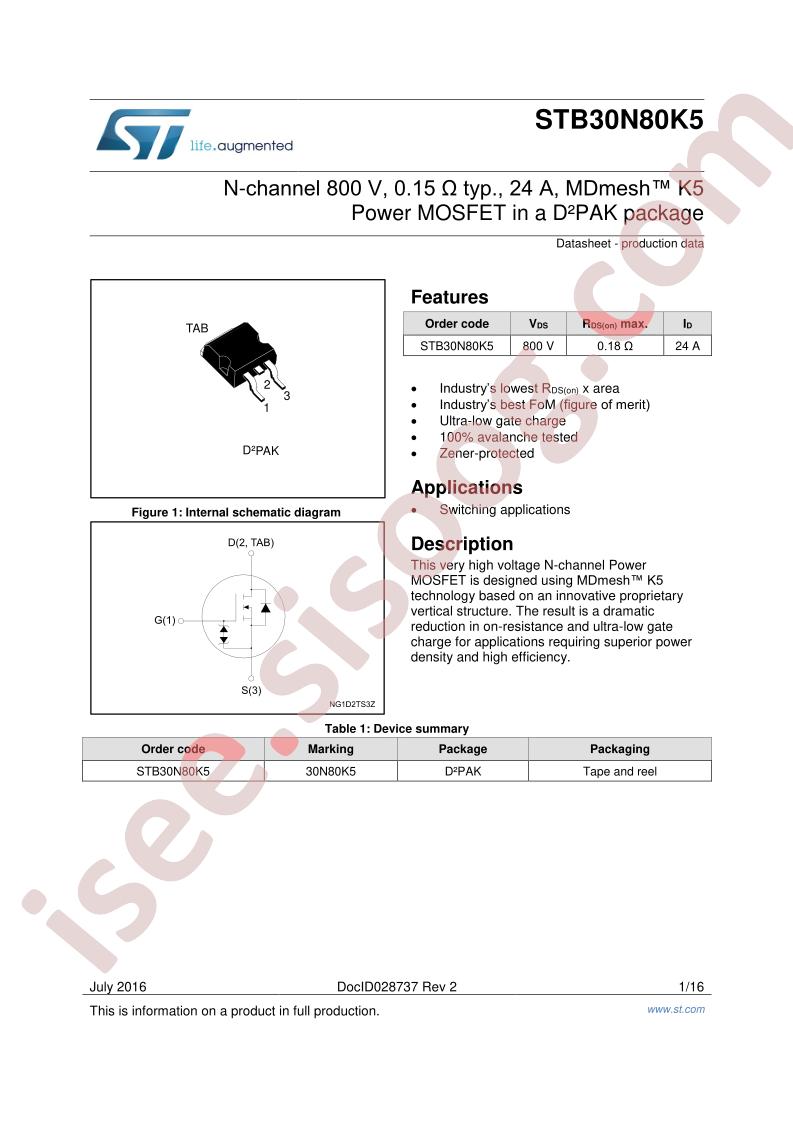

مشاهده دیتاشیت STB30N80K5

دانلود دیتاشیت

سایر مستندات

مستندات دیگری یافت نشد!

مشخصات فنی

  • Manufacturer: STMicroelectronics
  • Series: MDmesh™ K5
  • Packaging: Cut Tape (CT)
  • Part Status: Active
  • FET Type: N-Channel
  • Technology: MOSFET (Metal Oxide)
  • Drain to Source Voltage (Vdss): 800V
  • Current - Continuous Drain (Id) @ 25°C: 24A (Tc)
  • Drive Voltage (Max Rds On, Min Rds On): 10V
  • Rds On (Max) @ Id, Vgs: 180mOhm @ 12A, 10V
  • Vgs(th) (Max) @ Id: 5V @ 100µA
  • Gate Charge (Qg) (Max) @ Vgs: 43nC @ 10V
  • Vgs (Max): ±30V
  • Input Capacitance (Ciss) (Max) @ Vds: 1530pF @ 100V
  • FET Feature: -
  • Power Dissipation (Max): 250W (Tc)
  • Operating Temperature: -55°C ~ 150°C (TJ)
  • Mounting Type: Surface Mount
  • Supplier Device Package: D2PAK
  • Package / Case: TO-263-3, D²Pak (2 Leads + Tab), TO-263AB
  • Base Part Number: STB30N
  • detail: N-Channel 800V 24A (Tc) 250W (Tc) Surface Mount D2PAK
