STU8NM50N دیتاشیت

STx8NM50N

مشخصات دیتاشیت

نام دیتاشیت STx8NM50N
حجم فایل 1186.937 کیلوبایت
نوع فایل pdf
تعداد صفحات 19

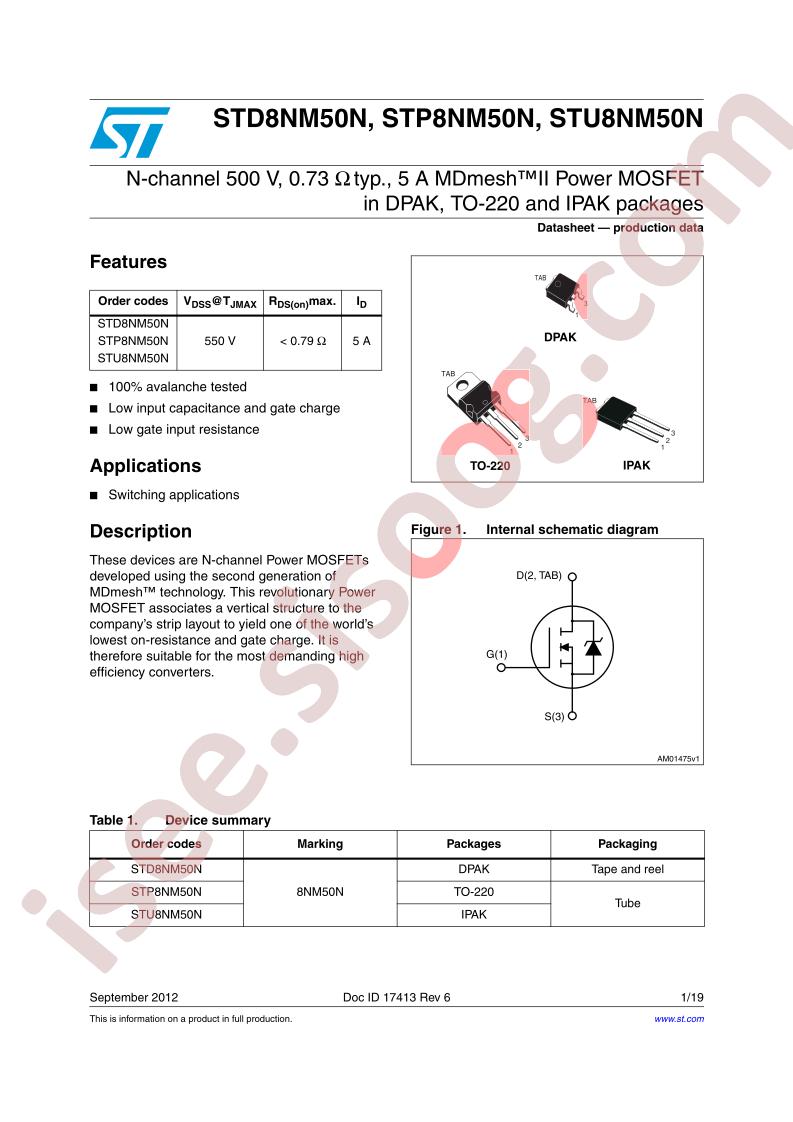

مشاهده دیتاشیت STx8NM50N

دانلود دیتاشیت

سایر مستندات

مستندات دیگری یافت نشد!

مشخصات فنی

  • Manufacturer: STMicroelectronics
  • Series: MDmesh™ II
  • Packaging: Tube
  • Part Status: Obsolete
  • FET Type: N-Channel
  • Technology: MOSFET (Metal Oxide)
  • Drain to Source Voltage (Vdss): 500V
  • Current - Continuous Drain (Id) @ 25°C: 5A (Tc)
  • Drive Voltage (Max Rds On, Min Rds On): 10V
  • Rds On (Max) @ Id, Vgs: 790mOhm @ 2.5A, 10V
  • Vgs(th) (Max) @ Id: 4V @ 250µA
  • Gate Charge (Qg) (Max) @ Vgs: 14nC @ 10V
  • Vgs (Max): ±25V
  • Input Capacitance (Ciss) (Max) @ Vds: 364pF @ 50V
  • FET Feature: -
  • Power Dissipation (Max): 45W (Tc)
  • Operating Temperature: 150°C (TJ)
  • Mounting Type: Through Hole
  • Supplier Device Package: I-PAK
  • Package / Case: TO-251-3 Short Leads, IPak, TO-251AA
  • Base Part Number: STU8N
  • detail: N-Channel 500V 5A (Tc) 45W (Tc) Through Hole I-PAK
