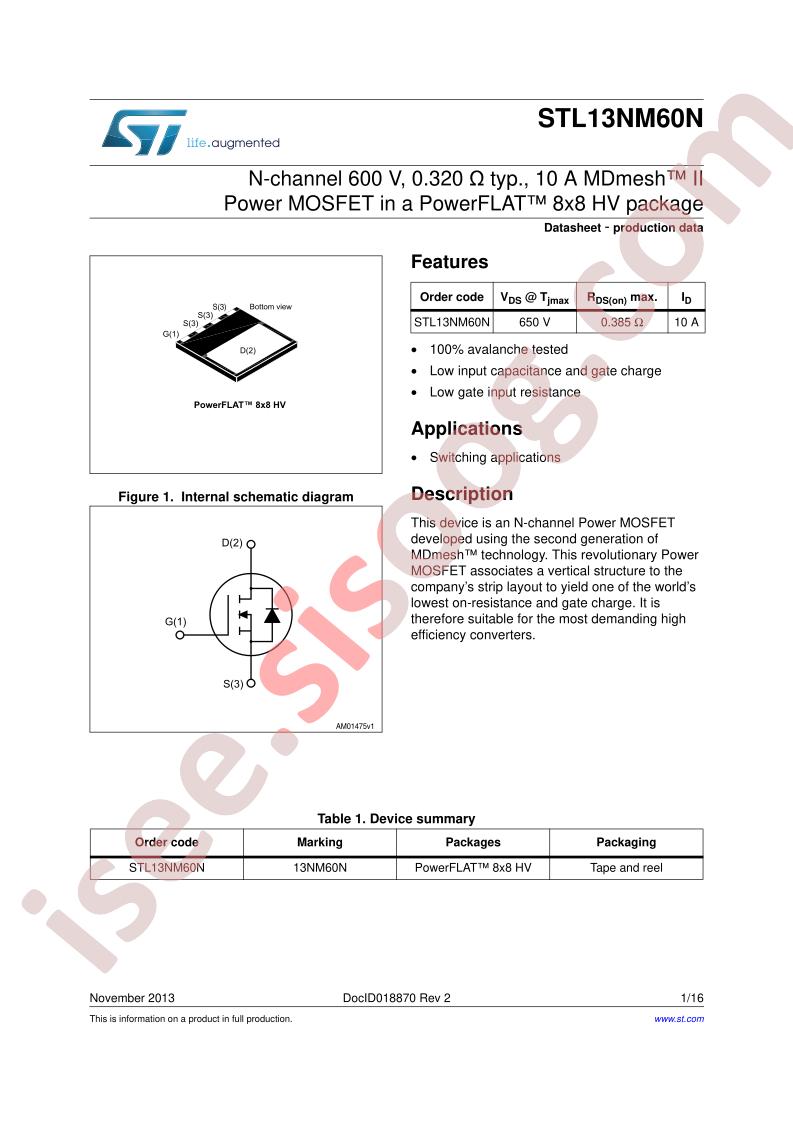

STL13NM60N دیتاشیت

STL13NM60N

مشخصات دیتاشیت

نام دیتاشیت STL13NM60N
حجم فایل 898.156 کیلوبایت
نوع فایل pdf
تعداد صفحات 16

مشاهده دیتاشیت STL13NM60N

دانلود دیتاشیت

سایر مستندات

مستندات دیگری یافت نشد!

مشخصات فنی

  • Manufacturer: STMicroelectronics
  • Series: MDmesh™ II
  • Packaging: Cut Tape (CT)
  • Part Status: Active
  • FET Type: N-Channel
  • Technology: MOSFET (Metal Oxide)
  • Drain to Source Voltage (Vdss): 600V
  • Current - Continuous Drain (Id) @ 25°C: 10A (Tc)
  • Drive Voltage (Max Rds On, Min Rds On): 10V
  • Rds On (Max) @ Id, Vgs: 385mOhm @ 5A, 10V
  • Vgs(th) (Max) @ Id: 4V @ 250µA
  • Gate Charge (Qg) (Max) @ Vgs: 30nC @ 10V
  • Vgs (Max): ±30V
  • Input Capacitance (Ciss) (Max) @ Vds: 790pF @ 50V
  • FET Feature: -
  • Power Dissipation (Max): 3W (Ta), 90W (Tc)
  • Operating Temperature: 150°C (TJ)
  • Mounting Type: Surface Mount
  • Supplier Device Package: PowerFlat™ (8x8) HV
  • Package / Case: 8-PowerVDFN
  • Base Part Number: STL13
  • detail: N-Channel 600V 10A (Tc) 3W (Ta), 90W (Tc) Surface Mount PowerFlat™ (8x8) HV
