TPS2549IRTETQ1 دیتاشیت
مشخصات دیتاشیت
| نام دیتاشیت | TPS2549IRTETQ1 |
|---|---|
| حجم فایل | 120.025 کیلوبایت |
| نوع فایل | |
| تعداد صفحات | 43 |
دانلود دیتاشیت TPS2549IRTETQ1 |
دانلود دیتاشیت |
|---|
سایر مستندات

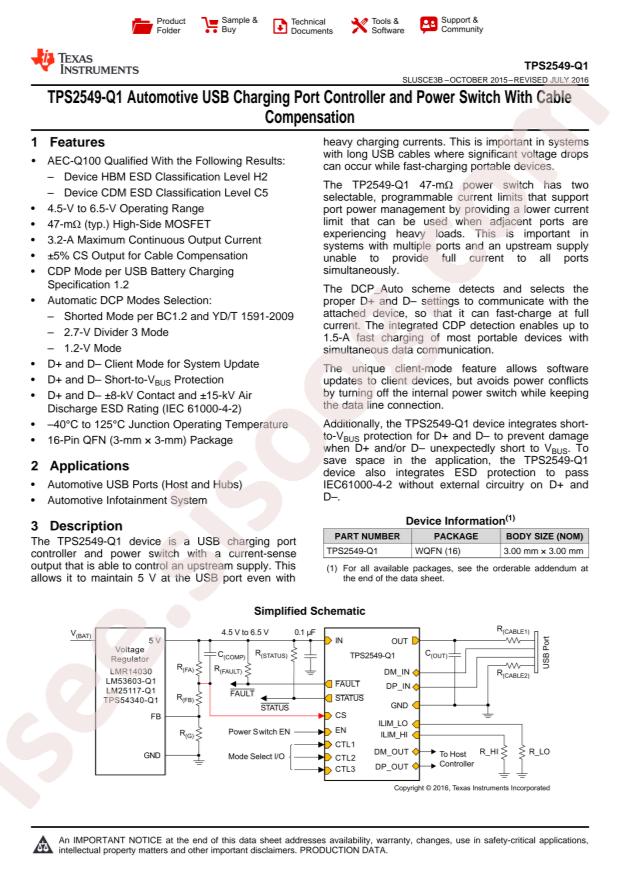

TPS2549-Q1 Datasheet 43 pages
مشخصات فنی
- RoHS: true
- Category: Communication Interface Chip/UART/485/232/USB ICs
- Protocol: -
- Datasheet: Texas Instruments TPS2549IRTETQ1
- Applications Function: USB充电芯片
- Package: QFN-16-EP(3x3)
- Manufacturer: Texas Instruments
- Input Type: Non-Inverting
- Output Configuration: High Side
- Operating Temperature: -40°C ~ 125°C (TJ)
- Packaging: Digi-Reel®
- Ratio - Input:Output: 1:1
- Switch Type: USB Switch
- Part Status: Active
- Supplier Device Package: 16-WQFN (3x3)
- Mounting Type: Surface Mount
- Number of Outputs: 1
- Fault Protection: Current Limiting (Adjustable), Over Temperature, Over Voltage, UVLO
- Rds On (Typ): 47mOhm
- Current - Output (Max): 3A
- Package / Case: 16-WFQFN Exposed Pad
- Series: Automotive, AEC-Q100
- Interface: On/Off
- Base Part Number: TPS254
- Features: Load Discharge, Status Flag
- Output Type: N-Channel
- Voltage - Supply (Vcc/Vdd): Not Required
- Voltage - Load: 4.5V ~ 6.5V
- detail: Power Switch/Driver 1:1 N-Channel 3A 16-WQFN (3x3)
