- دیتاشیت LM2700MTX-ADJ/NOPB

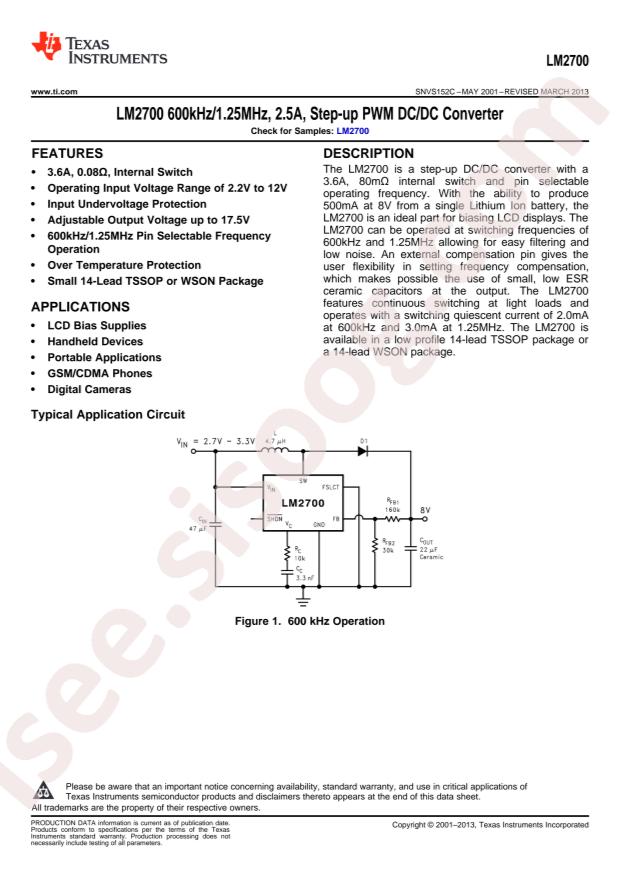

LM2700MTX-ADJ/NOPB دیتاشیت
مشخصات دیتاشیت
| نام دیتاشیت | LM2700MTX-ADJ/NOPB |
|---|---|
| حجم فایل | 75.344 کیلوبایت |
| نوع فایل | |
| تعداد صفحات | 27 |
دانلود دیتاشیت LM2700MTX-ADJ/NOPB |
دانلود دیتاشیت |
|---|
سایر مستندات
LM2700 27 pages
مشخصات فنی
- RoHS: true
- Category: Power Supply Chip/DC-DC Converters
- Function: boost converterType
- Topology: Boost
- Datasheet: Texas Instruments LM2700MTX-ADJ/NOPB
- Output Type: Adjustable
- Input Voltage: 2.2V~12V
- Output Voltage: 1.26V~17.5V
- Number of Outputs: 1
- Switching Frequency: 600kHz;1.25MHz
- Output Current (Max): 2.55A
- Operating Temperature: -40°C~+125°C@(TJ)
- Synchronous Rectification: NO
- Package: TSSOP-14
- Manufacturer: Texas Instruments
- Package / Case: 14-TSSOP (0.173", 4.40mm Width)
- Output Configuration: Positive
- Base Part Number: LM2700
- Packaging: Tape & Reel (TR)
- Frequency - Switching: 600kHz, 1.25MHz
- Supplier Device Package: 14-TSSOP
- Part Status: Obsolete
- Current - Output: 2.55A (Switch)
- Series: -
- Voltage - Input (Max): 12V
- Synchronous Rectifier: No
- Voltage - Output (Min/Fixed): 1.26V
- Voltage - Input (Min): 2.2V
- Mounting Type: Surface Mount
- Voltage - Output (Max): 17.5V
- detail: Boost Switching Regulator IC Positive Adjustable 1.26V 1 Output 2.55A (Switch) 14-TSSOP (0.173", 4.40mm Width)
