STB36NM60N دیتاشیت

STB36NM60N

مشخصات دیتاشیت

نام دیتاشیت STB36NM60N
حجم فایل 1065.403 کیلوبایت
نوع فایل pdf
تعداد صفحات 15

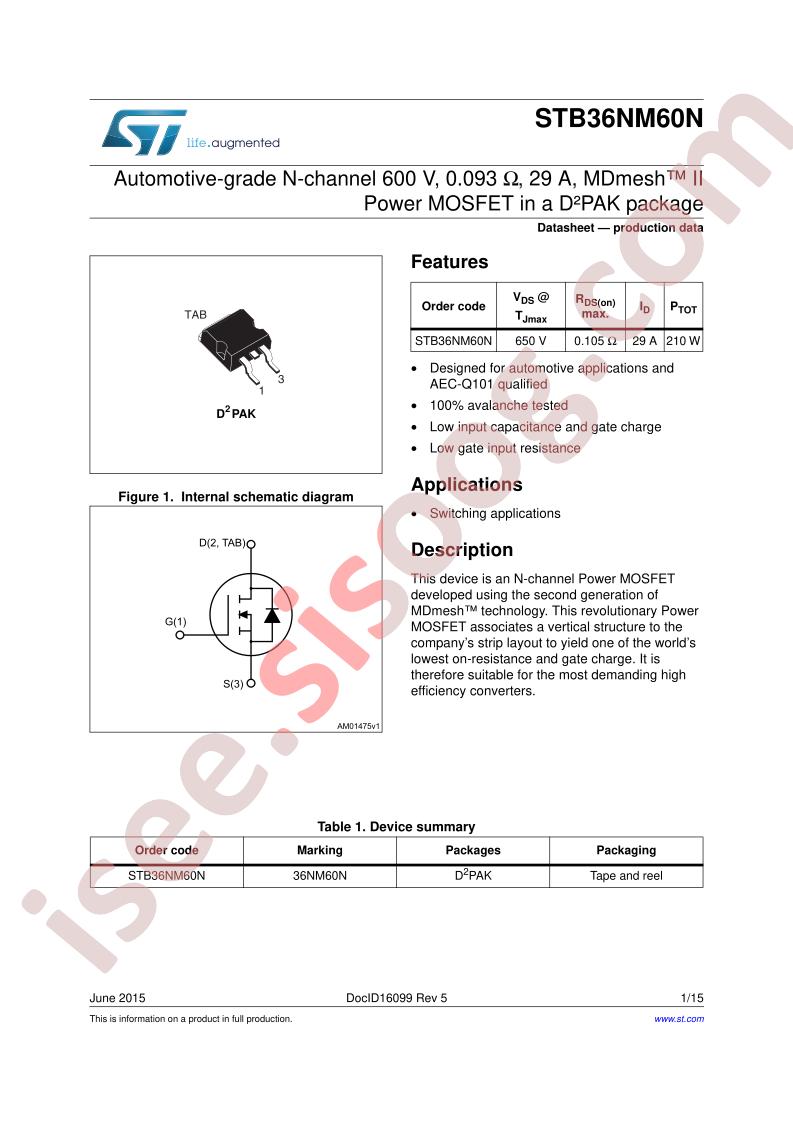

مشاهده دیتاشیت STB36NM60N

دانلود دیتاشیت

سایر مستندات

مستندات دیگری یافت نشد!

مشخصات فنی

  • Manufacturer: STMicroelectronics
  • Series: Automotive, AEC-Q101, MDmesh™ II
  • Packaging: Cut Tape (CT)
  • Part Status: Active
  • FET Type: N-Channel
  • Technology: MOSFET (Metal Oxide)
  • Drain to Source Voltage (Vdss): 600V
  • Current - Continuous Drain (Id) @ 25°C: 29A (Tc)
  • Drive Voltage (Max Rds On, Min Rds On): 10V
  • Rds On (Max) @ Id, Vgs: 105mOhm @ 14.5A, 10V
  • Vgs(th) (Max) @ Id: 4V @ 250µA
  • Gate Charge (Qg) (Max) @ Vgs: 83.6nC @ 10V
  • Vgs (Max): ±25V
  • Input Capacitance (Ciss) (Max) @ Vds: 2722pF @ 100V
  • FET Feature: -
  • Power Dissipation (Max): 210W (Tc)
  • Operating Temperature: 150°C (TJ)
  • Mounting Type: Surface Mount
  • Supplier Device Package: D2PAK
  • Package / Case: TO-263-3, D²Pak (2 Leads + Tab), TO-263AB
  • Base Part Number: STB36N
  • detail: N-Channel 600V 29A (Tc) 210W (Tc) Surface Mount D2PAK
