STP5N105K5 دیتاشیت

STP5N105K5

مشخصات دیتاشیت

نام دیتاشیت STP5N105K5
حجم فایل 649.158 کیلوبایت
نوع فایل pdf
تعداد صفحات 14

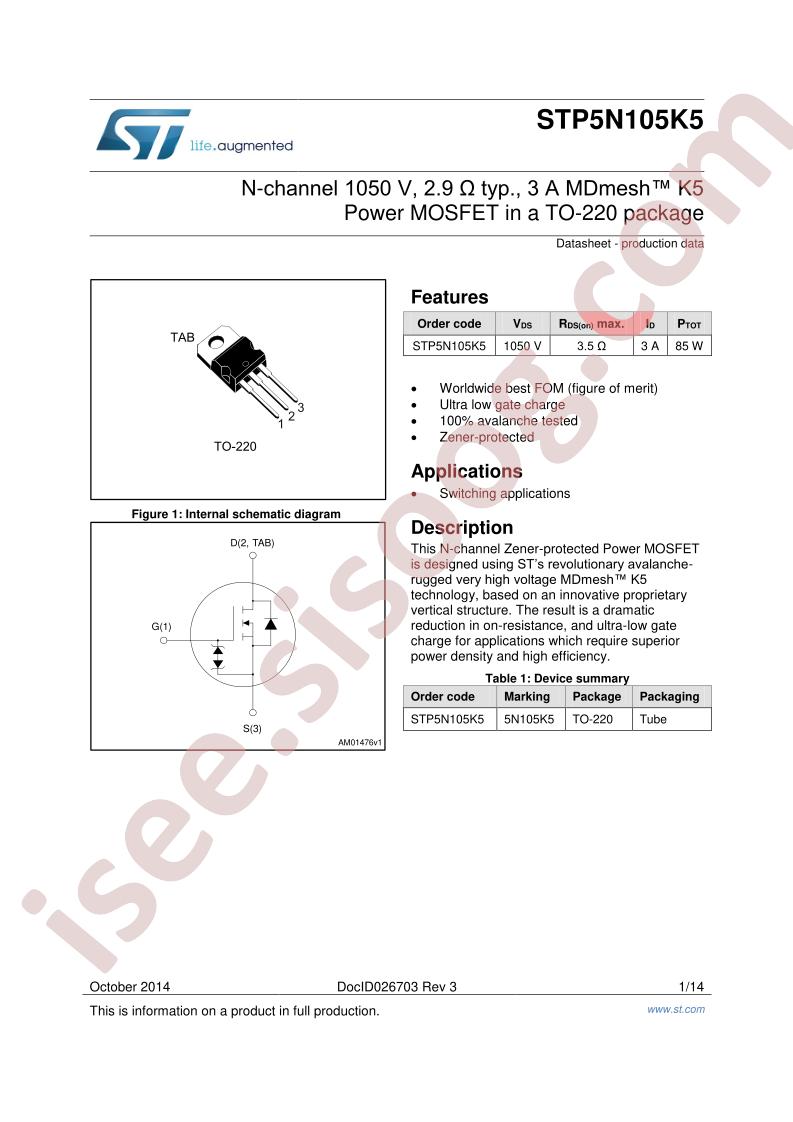

مشاهده دیتاشیت STP5N105K5

دانلود دیتاشیت

سایر مستندات

مستندات دیگری یافت نشد!

مشخصات فنی

  • Manufacturer: STMicroelectronics
  • Series: MDmesh™ K5
  • Packaging: Tube
  • Part Status: Active
  • FET Type: N-Channel
  • Technology: MOSFET (Metal Oxide)
  • Drain to Source Voltage (Vdss): 1050V
  • Current - Continuous Drain (Id) @ 25°C: 3A (Tc)
  • Drive Voltage (Max Rds On, Min Rds On): 10V
  • Rds On (Max) @ Id, Vgs: 3.5Ohm @ 1.5A, 10V
  • Vgs(th) (Max) @ Id: 5V @ 100µA
  • Gate Charge (Qg) (Max) @ Vgs: 12.5nC @ 10V
  • Vgs (Max): ±30V
  • Input Capacitance (Ciss) (Max) @ Vds: 210pF @ 100V
  • FET Feature: -
  • Power Dissipation (Max): 85W (Tc)
  • Operating Temperature: -55°C ~ 150°C (TJ)
  • Mounting Type: Through Hole
  • Supplier Device Package: TO-220
  • Package / Case: TO-220-3
  • Base Part Number: STP5N
  • detail: N-Channel 1050V 3A (Tc) 85W (Tc) Through Hole TO-220
