CD74HC11M96 数据手册
其他文档

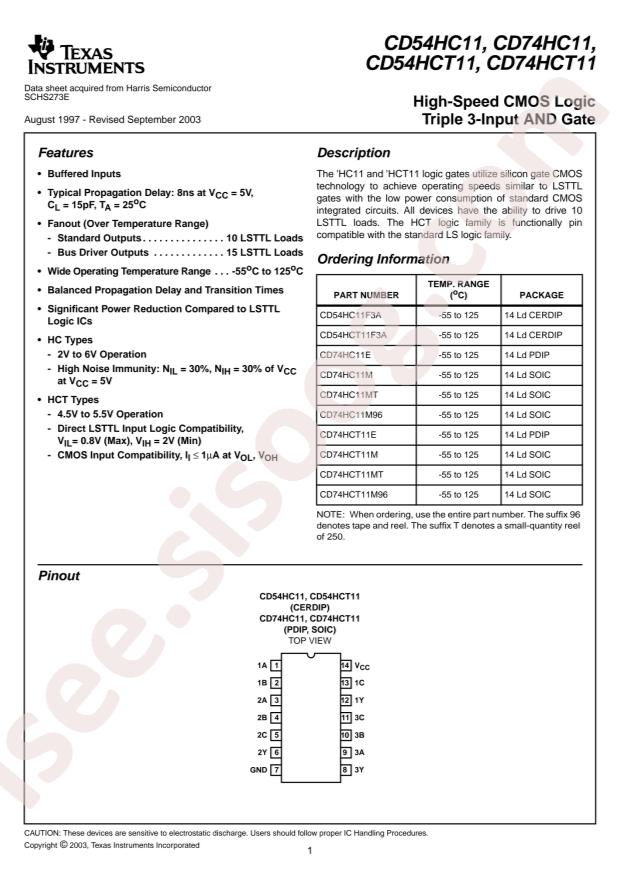

CD54,74HC(T)11 16 pages
技术规格
- RoHS: true
- Series: 74HC
- Category: Logic ICs/Gates
- Datasheet: Texas Instruments CD74HC11M96
- Sink Current: 5.2mA
- Source Current: 5.2mA
- Supply Voltage: 2V~6V
- Logic Gate Type: And
- Number of Channels: 3
- Low Level Range (VIL): 0.5V~1.8V
- Operating Temperature: -55°C~+125°C
- High Level Range (VIH): 1.5V~4.2V
- Propagation Delay Time: 17ns@6V,50pF
- Quiescent Current (Max): 2uA
- Package: SOP-14
- Manufacturer: Texas Instruments
- Mounting Type: Surface Mount
- Logic Level - Low: 0.5V ~ 1.8V
- Current - Quiescent (Max): 2µA
- Voltage - Supply: 2V ~ 6V
- Number of Circuits: 3
- Packaging: Cut Tape (CT)
- Package / Case: 14-SOIC (0.154", 3.90mm Width)
- Logic Level - High: 1.5V ~ 4.2V
- Part Status: Active
- Current - Output High, Low: 5.2mA, 5.2mA
- Features: -
- Base Part Number: 74HC11
- Supplier Device Package: 14-SOIC
- Number of Inputs: 3
- Logic Type: AND Gate
- Max Propagation Delay @ V, Max CL: 17ns @ 6V, 50pF
- detail: AND Gate IC 3 Channel 14-SOIC
