CSD13306WT دیتاشیت

CSD13306WT

مشخصات دیتاشیت

نام دیتاشیت CSD13306WT
حجم فایل 83.922 کیلوبایت
نوع فایل pdf
تعداد صفحات 15

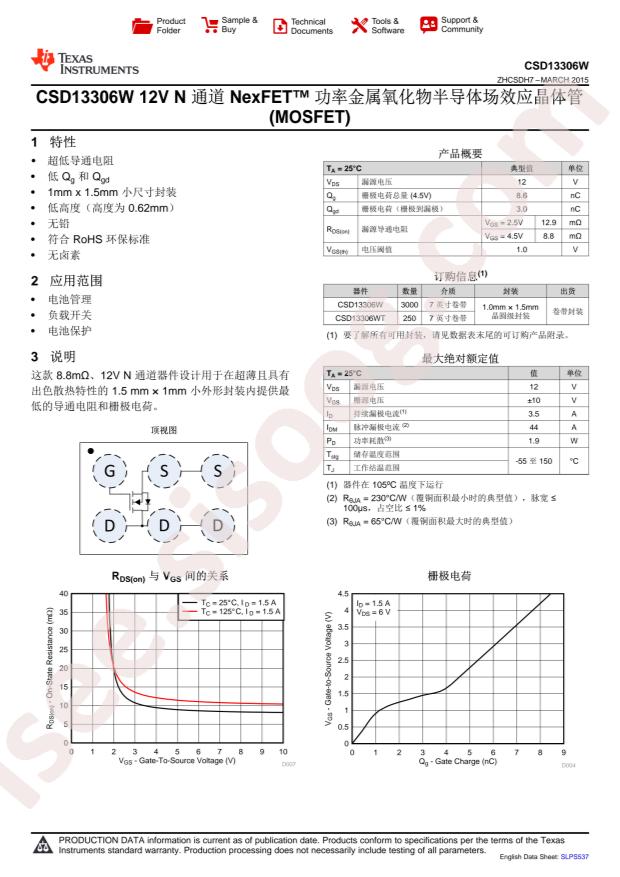

مشاهده دیتاشیت CSD13306WT

دانلود دیتاشیت

سایر مستندات

CSD13306W 12 pages

مشخصات فنی

  • RoHS: true
  • Category: Triode/MOS Tube/Transistor/MOSFETs
  • Datasheet: Texas Instruments CSD13306WT
  • Operating Temperature: -55°C~+150°C@(Tj)
  • Power Dissipation (Pd): 1.9W
  • Total Gate Charge (Qg@Vgs): 11.2nC@4.5V
  • Drain Source Voltage (Vdss): 12V
  • Input Capacitance (Ciss@Vds): 1370pF@6V
  • Continuous Drain Current (Id): 3.5A
  • Gate Threshold Voltage (Vgs(th)@Id): 1.3V@250uA
  • Drain Source On Resistance (RDS(on)@Vgs,Id): 10.2mΩ@1.5A,4.5V
  • Package: BGA-6
  • Manufacturer: Texas Instruments
  • Power Dissipation (Max): 1.9W (Ta)
  • Drain to Source Voltage (Vdss): 12V
  • Rds On (Max) @ Id, Vgs: 10.2mOhm @ 1.5A, 4.5V
  • Vgs (Max): ±10V
  • FET Type: N-Channel
  • Drive Voltage (Max Rds On, Min Rds On): 2.5V, 4.5V
  • Technology: MOSFET (Metal Oxide)
  • Current - Continuous Drain (Id) @ 25°C: 3.5A (Ta)
  • FET Feature: -
  • Input Capacitance (Ciss) (Max) @ Vds: 1370pF @ 6V
  • Packaging: Cut Tape (CT)
  • Package / Case: 6-UFBGA, DSBGA
  • Part Status: Active
  • Series: NexFET™
  • Vgs(th) (Max) @ Id: 1.3V @ 250µA
  • Gate Charge (Qg) (Max) @ Vgs: 11.2nC @ 4.5V
  • Supplier Device Package: 6-DSBGA (1x1.5)
  • Mounting Type: Surface Mount
  • Base Part Number: CSD133
  • detail: N-Channel 12V 3.5A (Ta) 1.9W (Ta) Surface Mount 6-DSBGA (1x1.5)
