STP60NF06FP دیتاشیت

STP60NF06FP

مشخصات دیتاشیت

نام دیتاشیت STP60NF06FP
حجم فایل 277.574 کیلوبایت
نوع فایل pdf
تعداد صفحات 12

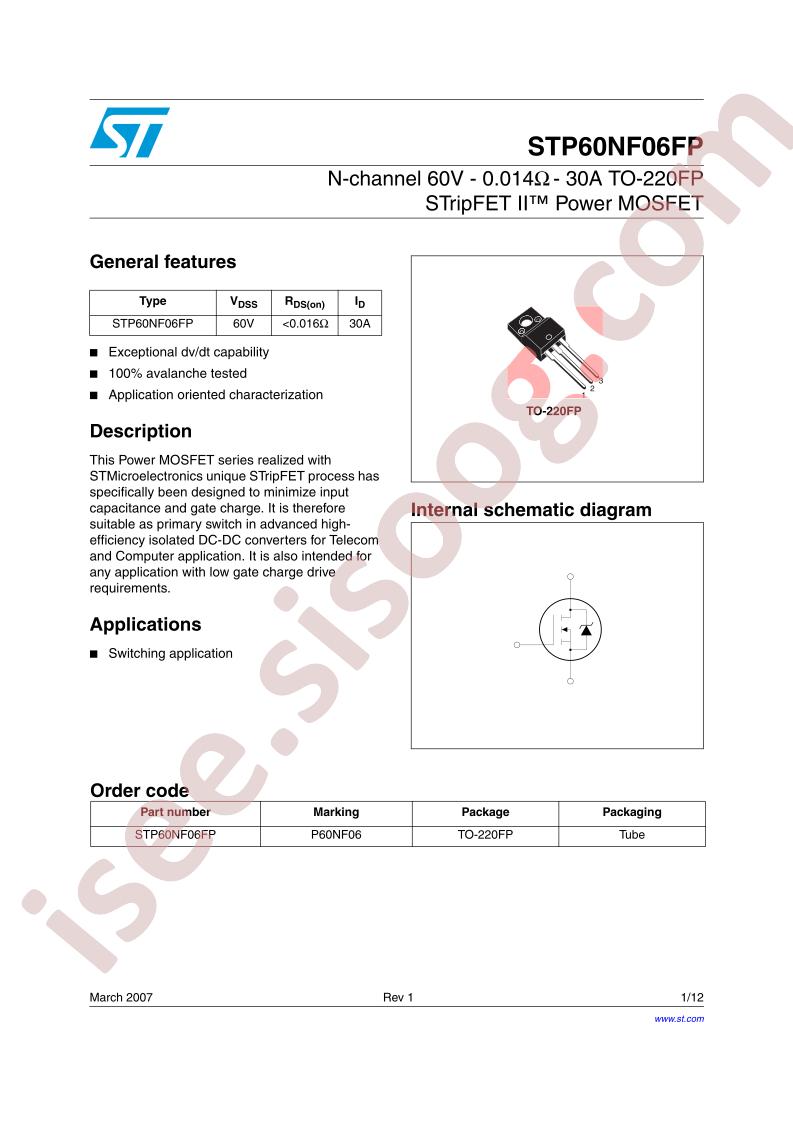

دانلود دیتاشیت STP60NF06FP

دانلود دیتاشیت

سایر مستندات

مستندات دیگری یافت نشد!

مشخصات فنی

  • Manufacturer: STMicroelectronics
  • Series: STripFET™ II
  • Packaging: Tube
  • Part Status: Not For New Designs
  • FET Type: N-Channel
  • Technology: MOSFET (Metal Oxide)
  • Drain to Source Voltage (Vdss): 60V
  • Current - Continuous Drain (Id) @ 25°C: 30A (Tc)
  • Drive Voltage (Max Rds On, Min Rds On): 10V
  • Rds On (Max) @ Id, Vgs: 16mOhm @ 30A, 10V
  • Vgs(th) (Max) @ Id: 4V @ 250µA
  • Gate Charge (Qg) (Max) @ Vgs: 66nC @ 10V
  • Vgs (Max): ±20V
  • Input Capacitance (Ciss) (Max) @ Vds: 1810pF @ 25V
  • FET Feature: -
  • Power Dissipation (Max): 30W (Tc)
  • Operating Temperature: -55°C ~ 175°C (TJ)
  • Mounting Type: Through Hole
  • Supplier Device Package: TO-220FP
  • Package / Case: TO-220-3 Full Pack
  • Base Part Number: STP60N
  • detail: N-Channel 60V 30A (Tc) 30W (Tc) Through Hole TO-220FP
