CSD17553Q5A دیتاشیت

CSD17553Q5A

مشخصات دیتاشیت

نام دیتاشیت CSD17553Q5A
حجم فایل 765.169 کیلوبایت
نوع فایل pdf
تعداد صفحات 9

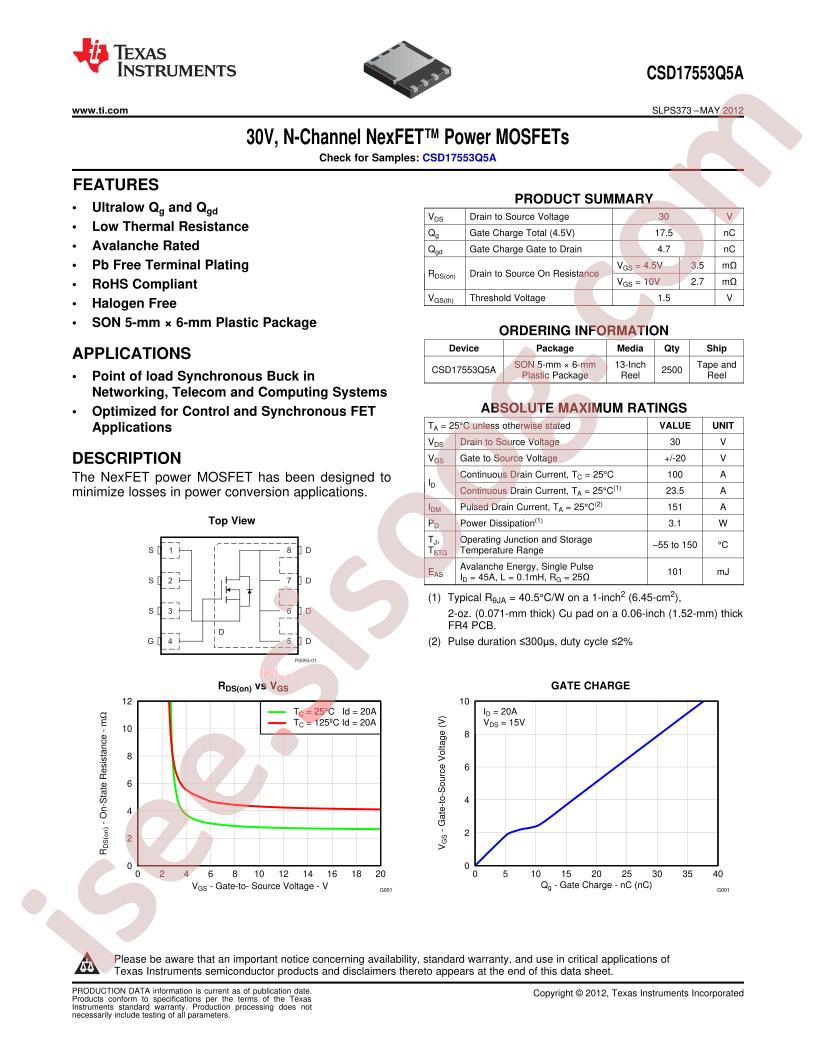

مشاهده دیتاشیت CSD17553Q5A

دانلود دیتاشیت

سایر مستندات

مستندات دیگری یافت نشد!

مشخصات فنی

  • Power Dissipation (Max): 3.1W (Ta)
  • Drain to Source Voltage (Vdss): 30V
  • Rds On (Max) @ Id, Vgs: 3.1mOhm @ 20A, 10V
  • Vgs (Max): ±20V
  • FET Type: N-Channel
  • Drive Voltage (Max Rds On, Min Rds On): 4.5V, 10V
  • Technology: MOSFET (Metal Oxide)
  • Manufacturer: Texas Instruments
  • Current - Continuous Drain (Id) @ 25°C: 23.5A (Ta), 100A (Tc)
  • FET Feature: -
  • Input Capacitance (Ciss) (Max) @ Vds: 3252pF @ 15V
  • Operating Temperature: -55°C ~ 150°C (TJ)
  • Packaging: Cut Tape (CT)
  • Package / Case: 8-PowerTDFN
  • Part Status: Active
  • Series: NexFET™
  • Vgs(th) (Max) @ Id: 1.9V @ 250µA
  • Gate Charge (Qg) (Max) @ Vgs: 21.5nC @ 4.5V
  • Supplier Device Package: 8-VSONP (5x6)
  • Mounting Type: Surface Mount
  • Base Part Number: CSD175
  • detail: N-Channel 30V 23.5A (Ta), 100A (Tc) 3.1W (Ta) Surface Mount 8-VSONP (5x6)
