دیتاشیت BAT48

BAT48

مشخصات دیتاشیت

نام دیتاشیت BAT48
حجم فایل 115.533 کیلوبایت
نوع فایل pdf
تعداد صفحات 8

BAT48

دانلود دیتاشیت

سایر مستندات

BAT48 8 pages

مشخصات فنی

  • RoHS: true
  • Category: Diodes/Schottky Barrier Diodes (SBD)
  • Datasheet: STMicroelectronics BAT48JFILM
  • Diode Configuration: Single
  • Reverse Voltage (Vr): 40V
  • Forward Voltage (Vf@If): 900mV@500mA
  • Reverse Leakage Current (Ir): 25uA@40V
  • Average Rectified Current (Io): 350mA

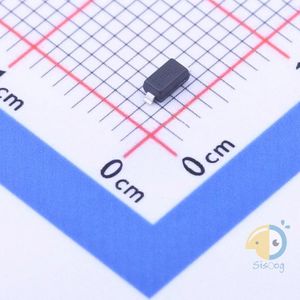

  • Package: SOD-323
  • Manufacturer: STMicroelectronics
  • Series: -
  • Packaging: Cut Tape (CT)
  • Part Status: Active
  • Diode Type: Schottky
  • Voltage - DC Reverse (Vr) (Max): 40V
  • Current - Average Rectified (Io): 350mA (DC)
  • Voltage - Forward (Vf) (Max) @ If: 750mV @ 200mA
  • Speed: Fast Recovery =< 500ns, > 200mA (Io)
  • Current - Reverse Leakage @ Vr: 25µA @ 40V
  • Capacitance @ Vr, F: 30pF @ 0V, 1MHz
  • Mounting Type: Surface Mount
  • Package / Case: SC-76, SOD-323
  • Supplier Device Package: SOD-323
  • Operating Temperature - Junction: -40°C ~ 150°C
  • Base Part Number: BAT48
  • detail: Diode Schottky 40V 350mA (DC) Surface Mount SOD-323
