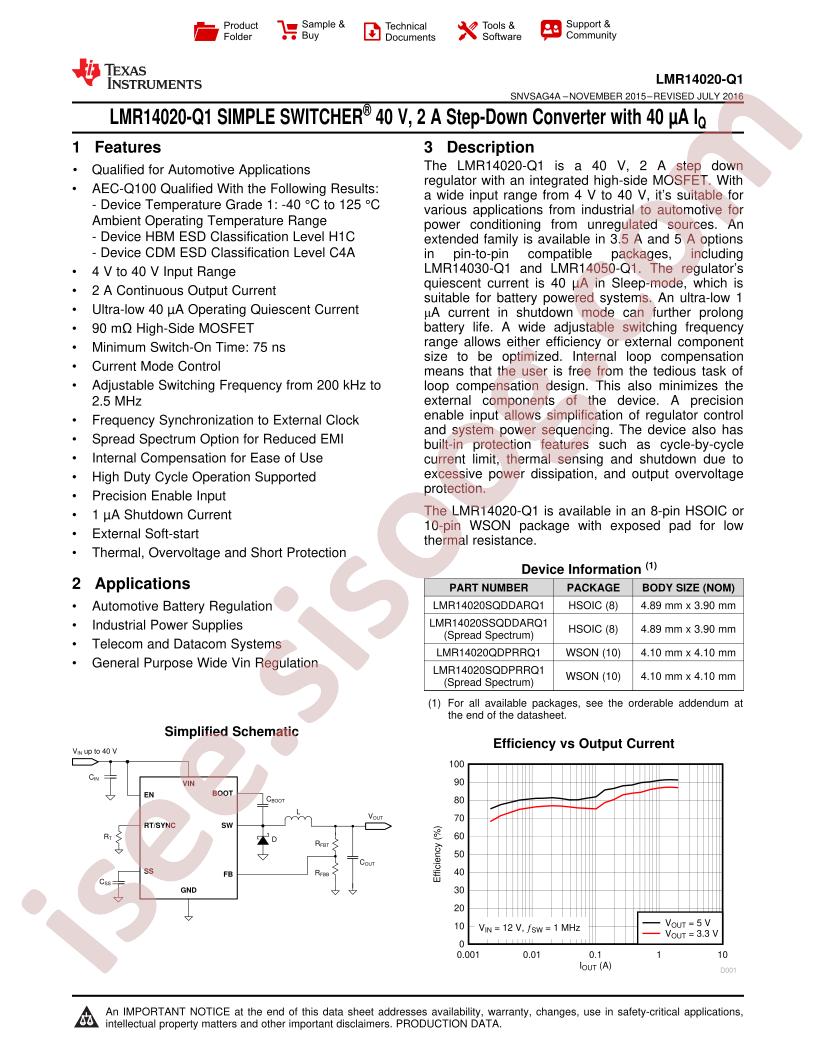

- دیتاشیت LMR14020-Q1 Datasheet
LMR14020-Q1 Datasheet دیتاشیت
مشخصات دیتاشیت
| نام دیتاشیت | LMR14020-Q1 Datasheet |
|---|---|
| حجم فایل | 1660.739 کیلوبایت |
| نوع فایل | |
| تعداد صفحات | 36 |
دانلود دیتاشیت LMR14020-Q1 Datasheet |
دانلود دیتاشیت |
|---|
سایر مستندات

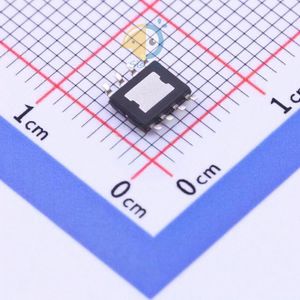

LMR14020SQDDARQ1 39 pages
مشخصات فنی
- RoHS: true
- Category: Power Supply Chip/DC-DC Converters
- Function: Step-down type
- Topology: Step-down

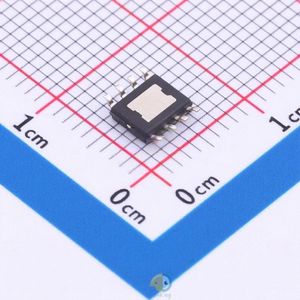

- Datasheet: Texas Instruments LMR14020SQDDAQ1
- Output Type: Adjustable
- Input Voltage: 4V~40V
- Output Voltage: 0.8V~28V
- Number of Outputs: 1
- Switching Frequency: 2.5MHz
- Output Current (Max): 2A
- Operating Temperature: -40°C~+125°C@(TJ)
- Synchronous Rectification: NO
- Package: SOP-8
- Manufacturer: Texas Instruments
- Current - Output: 2A
- Voltage - Input (Max): 40V
- Frequency - Switching: 200kHz ~ 2.5MHz
- Part Status: Active
- Base Part Number: LMR1402
- Voltage - Output (Min/Fixed): 0.8V
- Package / Case: 8-PowerSOIC (0.154", 3.90mm Width)
- Series: Automotive, AEC-Q100, SIMPLE SWITCHER®
- Packaging: Tube
- Synchronous Rectifier: No
- Output Configuration: Positive
- Voltage - Output (Max): 28V
- Mounting Type: Surface Mount
- Supplier Device Package: 8-SO PowerPad
- Voltage - Input (Min): 4V
- detail: Buck Switching Regulator IC Positive Adjustable 0.8V 1 Output 2A 8-PowerSOIC (0.154", 3.90mm Width)
