STL10N60M2 دیتاشیت

STL10N60M2

مشخصات دیتاشیت

نام دیتاشیت STL10N60M2
حجم فایل 1044.77 کیلوبایت
نوع فایل pdf
تعداد صفحات 16

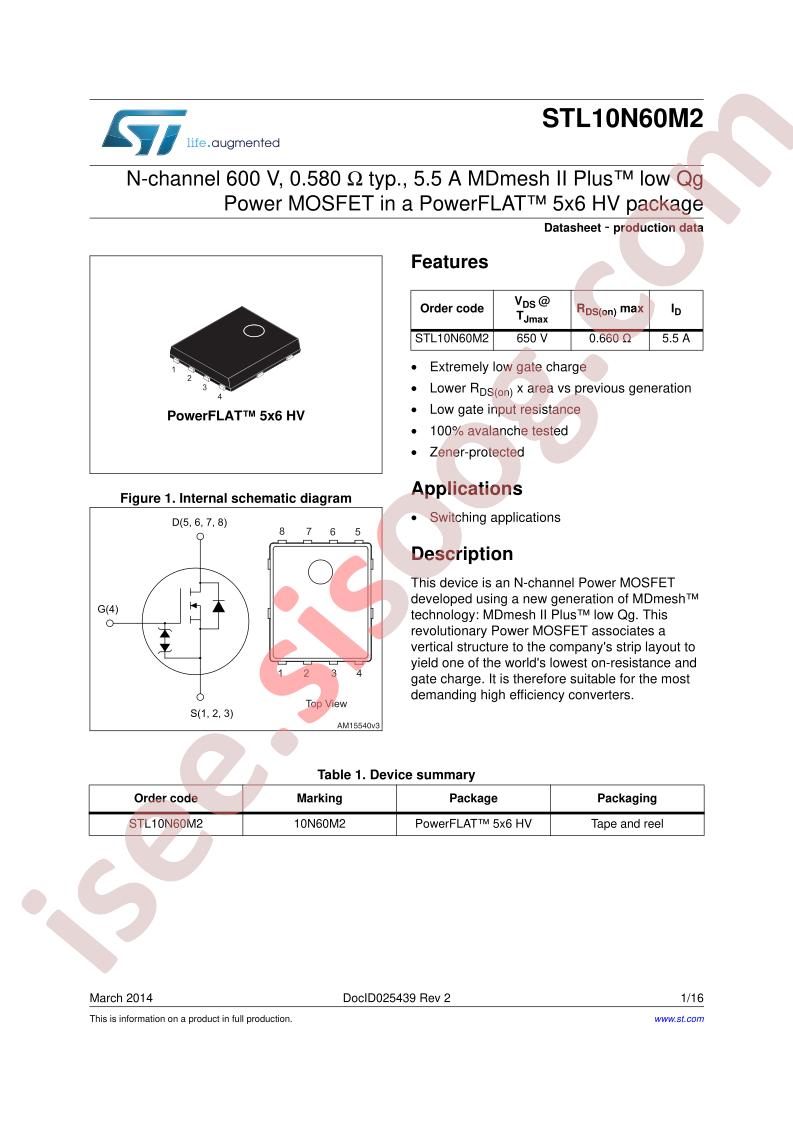

مشاهده دیتاشیت STL10N60M2

دانلود دیتاشیت

سایر مستندات

مستندات دیگری یافت نشد!

مشخصات فنی

  • Manufacturer: STMicroelectronics
  • Series: MDmesh™ II Plus
  • Packaging: Cut Tape (CT)
  • Part Status: Active
  • FET Type: N-Channel
  • Technology: MOSFET (Metal Oxide)
  • Drain to Source Voltage (Vdss): 600V
  • Current - Continuous Drain (Id) @ 25°C: 5.5A (Tc)
  • Drive Voltage (Max Rds On, Min Rds On): 10V
  • Rds On (Max) @ Id, Vgs: 660mOhm @ 2.5A, 10V
  • Vgs(th) (Max) @ Id: 4V @ 250µA
  • Gate Charge (Qg) (Max) @ Vgs: 13.5nC @ 10V
  • Vgs (Max): ±25V
  • Input Capacitance (Ciss) (Max) @ Vds: 400pF @ 100V
  • FET Feature: -
  • Power Dissipation (Max): 48W (Tc)
  • Operating Temperature: 150°C (TJ)
  • Mounting Type: Surface Mount
  • Supplier Device Package: PowerFlat™ (5x6) HV
  • Package / Case: 8-PowerVDFN
  • Base Part Number: STL10
  • detail: N-Channel 600V 5.5A (Tc) 48W (Tc) Surface Mount PowerFlat™ (5x6) HV
