- دیتاشیت SN74AS574N
SN74AS574N دیتاشیت
مشخصات دیتاشیت
| نام دیتاشیت | SN74AS574N |
|---|---|
| حجم فایل | 77.539 کیلوبایت |
| نوع فایل | |
| تعداد صفحات | 22 |
دانلود دیتاشیت SN74AS574N |
دانلود دیتاشیت |
|---|
سایر مستندات

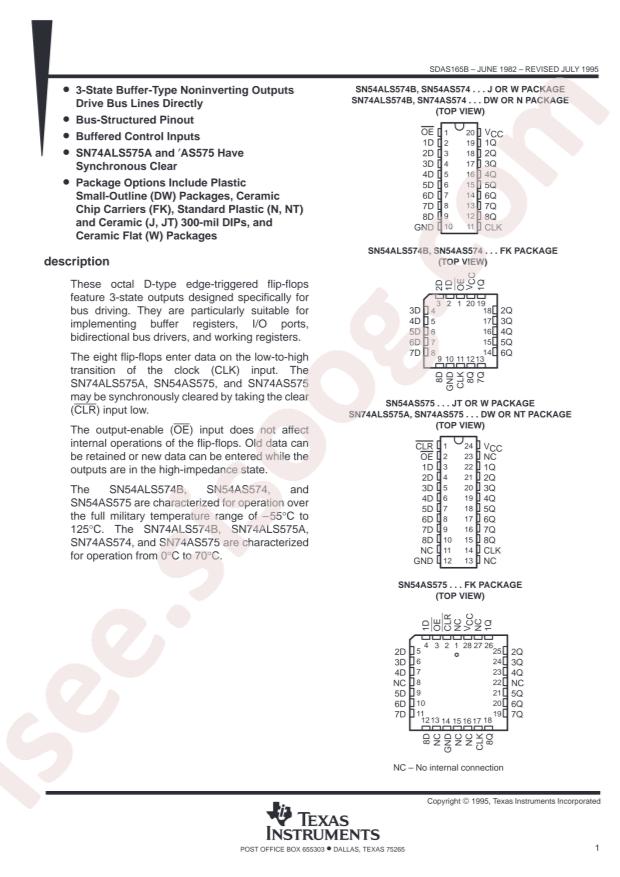

SN54/74ALS574B/575A, SN54/74AS574-75 22 pages
مشخصات فنی
- RoHS: true
- Type: D-Type
- Series: 74AS
- Category: Logic ICs/Flip Flops
- Function: Standard
- Datasheet: Texas Instruments SN74AS574N
- Output Type: Tri-State;Non-Inverted
- Sink Current: 48mA
- Trigger Type: 上升沿
- Source Current: 15mA
- Supply Voltage: 4.5V~5.5V
- Clock Frequency: 90MHz
- Input Capacitance: -
- Number of Elements: 1
- Operating Temperature: 0°C~+70°C
- Quiescent Current (Iq): 116mA
- Maximum Propagation Delay: 9ns@5V,50pF
- Number of Bits per Element: 8
- Package: PDIP-20
- Manufacturer: Texas Instruments
- Voltage - Supply: 4.5V ~ 5.5V
- Package / Case: 20-DIP (0.300", 7.62mm)
- Packaging: Tube
- Current - Output High, Low: 15mA, 48mA
- Part Status: Active
- Base Part Number: SN74AS5
- Supplier Device Package: 20-PDIP
- Mounting Type: Through Hole
- Current - Quiescent (Iq): 116mA
- Max Propagation Delay @ V, Max CL: 9ns @ 5V, 50pF
- detail: Flip Flop 1 Element D-Type 8 Bit Positive Edge 20-DIP (0.300", 7.62mm)
