STLD125N4F6AG دیتاشیت

STLD125N4F6AG

مشخصات دیتاشیت

نام دیتاشیت STLD125N4F6AG
حجم فایل 641.189 کیلوبایت
نوع فایل pdf
تعداد صفحات 12

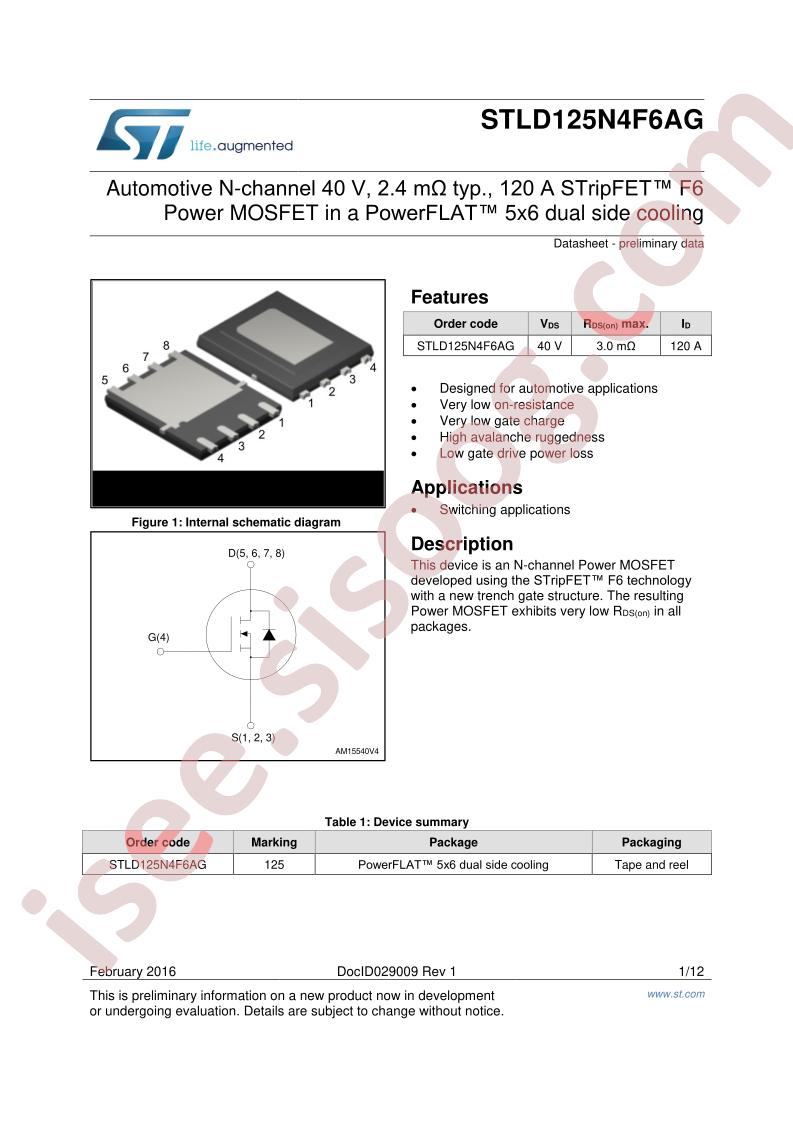

مشاهده دیتاشیت STLD125N4F6AG-Isee

دانلود دیتاشیت

سایر مستندات

مستندات دیگری یافت نشد!

مشخصات فنی

  • Manufacturer: STMicroelectronics
  • Series: STripFET™ F6
  • Packaging: Cut Tape (CT)
  • Part Status: Active
  • FET Type: N-Channel
  • Technology: MOSFET (Metal Oxide)
  • Drain to Source Voltage (Vdss): 40V
  • Current - Continuous Drain (Id) @ 25°C: 120A (Tc)
  • Drive Voltage (Max Rds On, Min Rds On): 6.5V, 10V
  • Rds On (Max) @ Id, Vgs: 3mOhm @ 75A, 10V
  • Vgs(th) (Max) @ Id: 4V @ 1mA
  • Gate Charge (Qg) (Max) @ Vgs: 91nC @ 10V
  • Vgs (Max): ±20V
  • Input Capacitance (Ciss) (Max) @ Vds: 5600pF @ 10V
  • FET Feature: -
  • Power Dissipation (Max): 130W (Tc)
  • Operating Temperature: -55°C ~ 175°C (TJ)
  • Mounting Type: Surface Mount
  • Supplier Device Package: PowerFlat™ (5x6) Dual Side
  • Package / Case: 8-PowerWDFN
  • Base Part Number: STLD125
  • detail: N-Channel 40V 120A (Tc) 130W (Tc) Surface Mount PowerFlat™ (5x6) Dual Side
