STH145N8F7-2AG دیتاشیت

STH145N8F7-2AG

مشخصات دیتاشیت

نام دیتاشیت STH145N8F7-2AG
حجم فایل 687.406 کیلوبایت
نوع فایل pdf
تعداد صفحات 16

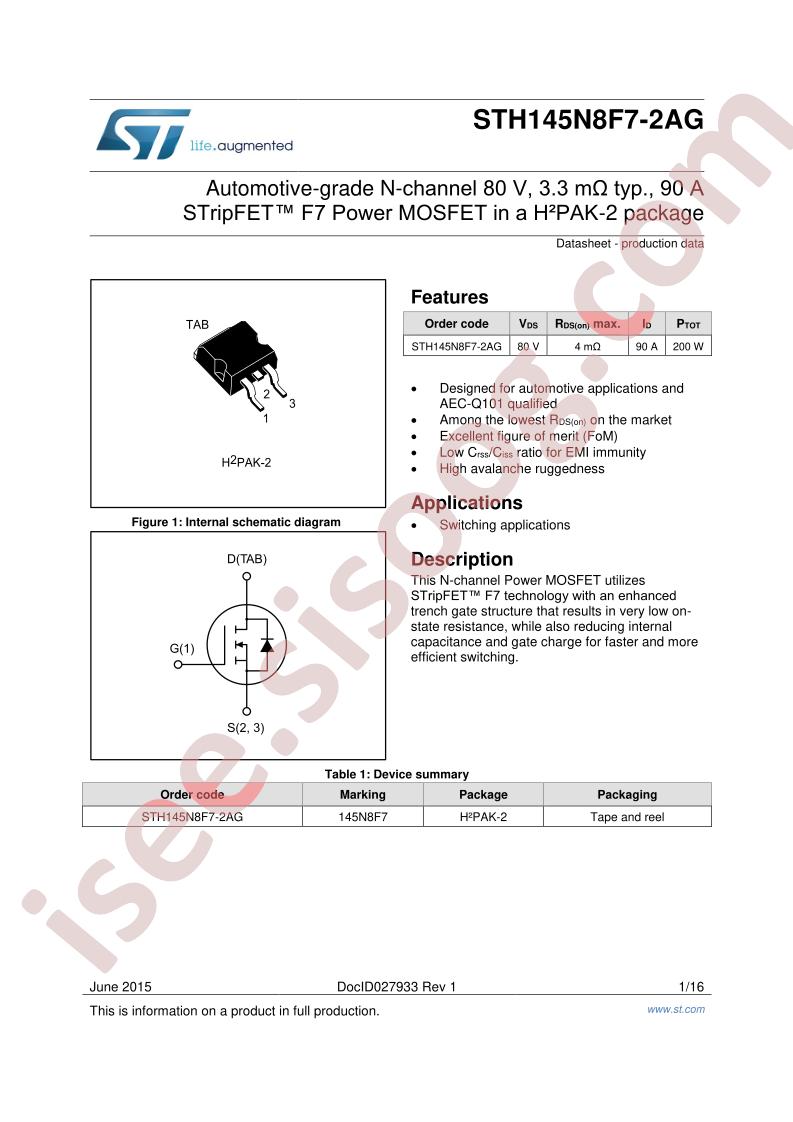

مشاهده دیتاشیت STH145N8F7-2AG

دانلود دیتاشیت

سایر مستندات

مستندات دیگری یافت نشد!

مشخصات فنی

  • Manufacturer: STMicroelectronics
  • Series: Automotive, AEC-Q101, STripFET™ F7
  • Packaging: Cut Tape (CT)
  • Part Status: Active
  • FET Type: N-Channel
  • Technology: MOSFET (Metal Oxide)
  • Drain to Source Voltage (Vdss): 80V
  • Current - Continuous Drain (Id) @ 25°C: 90A (Tc)
  • Drive Voltage (Max Rds On, Min Rds On): 10V
  • Rds On (Max) @ Id, Vgs: 4mOhm @ 45A, 10V
  • Vgs(th) (Max) @ Id: 4.5V @ 250µA
  • Gate Charge (Qg) (Max) @ Vgs: 96nC @ 10V
  • Vgs (Max): ±20V
  • Input Capacitance (Ciss) (Max) @ Vds: 6340pF @ 40V
  • FET Feature: -
  • Power Dissipation (Max): 200W (Tc)
  • Operating Temperature: -55°C ~ 175°C (TJ)
  • Mounting Type: Surface Mount
  • Supplier Device Package: H2Pak-2
  • Package / Case: TO-263-3, D²Pak (2 Leads + Tab), TO-263AB
  • Base Part Number: STH145
  • detail: N-Channel 80V 90A (Tc) 200W (Tc) Surface Mount H2Pak-2
