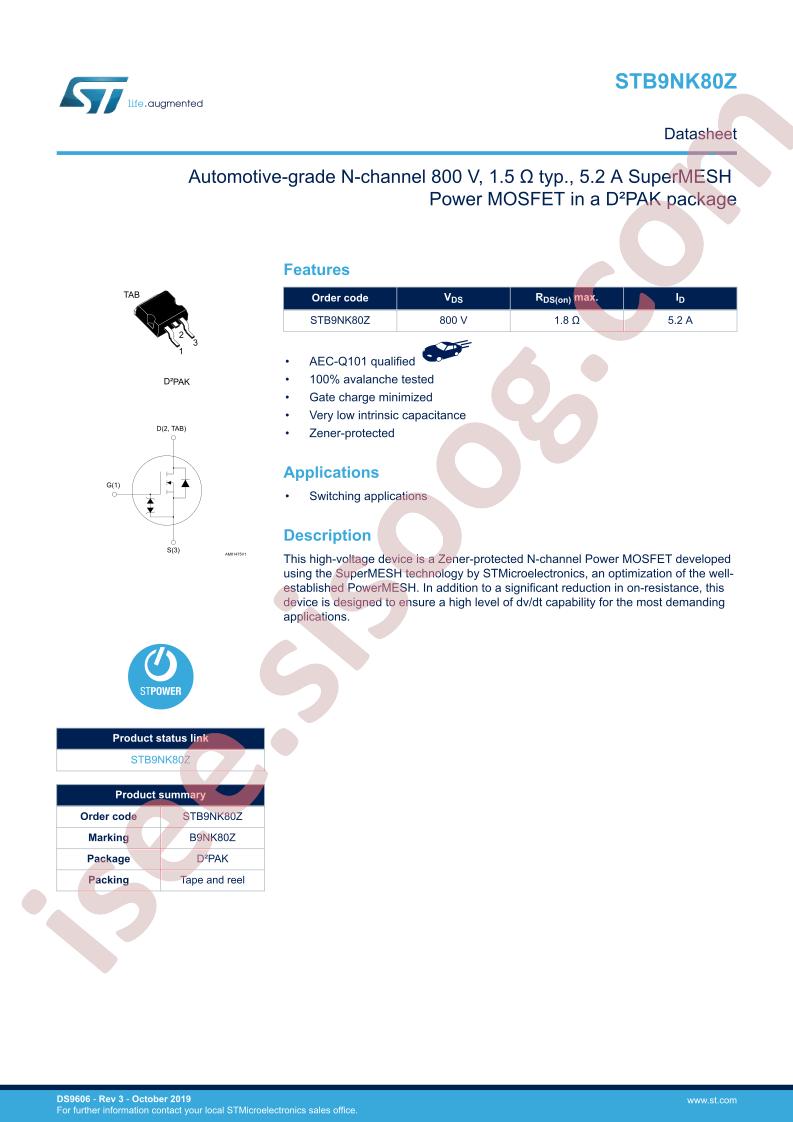

STB9NK80Z دیتاشیت

STB9NK80Z

مشخصات دیتاشیت

نام دیتاشیت STB9NK80Z
حجم فایل 794.573 کیلوبایت
نوع فایل pdf
تعداد صفحات 17

مشاهده دیتاشیت STB9NK80Z

دانلود دیتاشیت

سایر مستندات

مستندات دیگری یافت نشد!

مشخصات فنی

  • Manufacturer: STMicroelectronics
  • Series: Automotive, AEC-Q101, SuperMESH™
  • Packaging: Cut Tape (CT)
  • Part Status: Active
  • FET Type: N-Channel
  • Technology: MOSFET (Metal Oxide)
  • Drain to Source Voltage (Vdss): 800V
  • Current - Continuous Drain (Id) @ 25°C: 5.2A (Tc)
  • Drive Voltage (Max Rds On, Min Rds On): 10V
  • Rds On (Max) @ Id, Vgs: 1.8Ohm @ 2.6A, 10V
  • Vgs(th) (Max) @ Id: 4.5V @ 100µA
  • Gate Charge (Qg) (Max) @ Vgs: 40nC @ 10V
  • Vgs (Max): ±30V
  • Input Capacitance (Ciss) (Max) @ Vds: 1138pF @ 25V
  • FET Feature: -
  • Power Dissipation (Max): 125W (Tc)
  • Operating Temperature: -55°C ~ 150°C (TJ)
  • Mounting Type: Surface Mount
  • Supplier Device Package: D2PAK
  • Package / Case: TO-263-3, D²Pak (2 Leads + Tab), TO-263AB
  • Base Part Number: STB9N
  • detail: N-Channel 800V 5.2A (Tc) 125W (Tc) Surface Mount D2PAK
