STP46NF30 دیتاشیت

STx46NF30

مشخصات دیتاشیت

نام دیتاشیت STx46NF30
حجم فایل 1020.291 کیلوبایت
نوع فایل pdf
تعداد صفحات 20

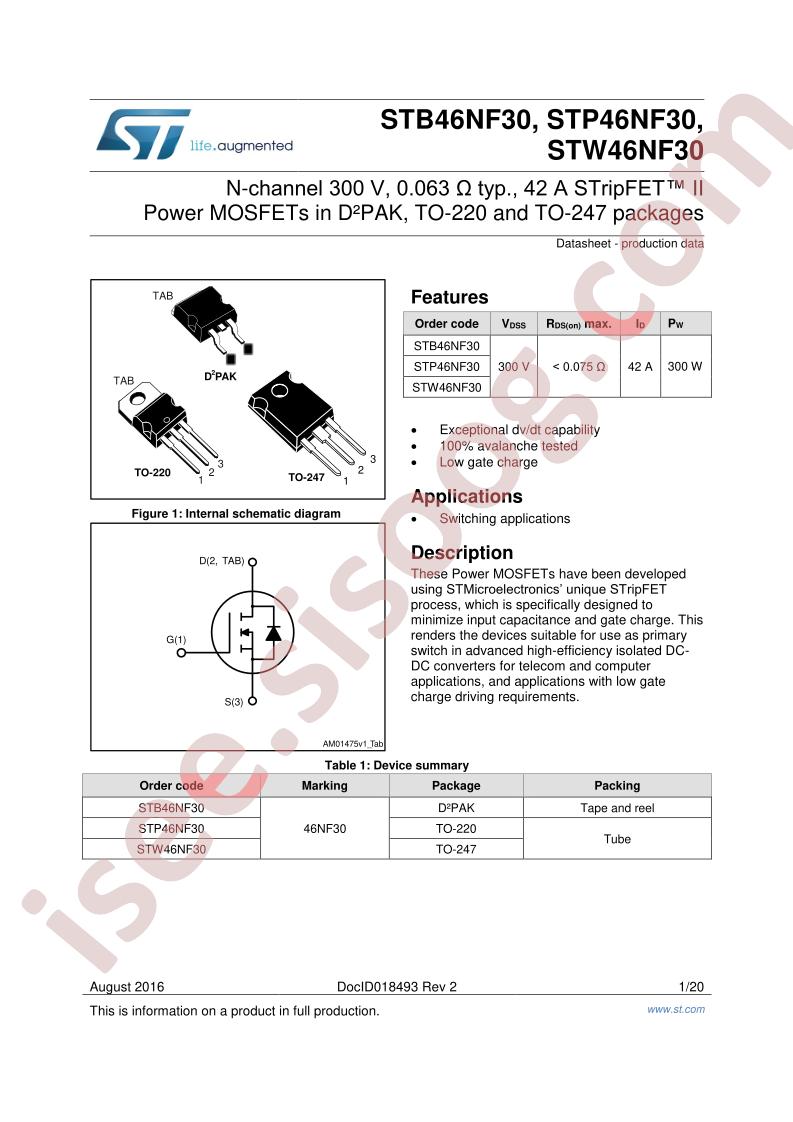

مشاهده دیتاشیت STx46NF30

دانلود دیتاشیت

سایر مستندات

مستندات دیگری یافت نشد!

مشخصات فنی

  • Manufacturer: STMicroelectronics
  • Series: STripFET™ II
  • Packaging: Tube
  • Part Status: Active
  • FET Type: N-Channel
  • Technology: MOSFET (Metal Oxide)
  • Drain to Source Voltage (Vdss): 300V
  • Current - Continuous Drain (Id) @ 25°C: 42A (Tc)
  • Drive Voltage (Max Rds On, Min Rds On): 10V
  • Rds On (Max) @ Id, Vgs: 75mOhm @ 17A, 10V
  • Vgs(th) (Max) @ Id: 4V @ 250µA
  • Gate Charge (Qg) (Max) @ Vgs: 90nC @ 10V
  • Vgs (Max): ±20V
  • Input Capacitance (Ciss) (Max) @ Vds: 3200pF @ 25V
  • FET Feature: -
  • Power Dissipation (Max): 300W (Tc)
  • Operating Temperature: 175°C (TJ)
  • Mounting Type: Through Hole
  • Supplier Device Package: TO-220
  • Package / Case: TO-220-3
  • Base Part Number: STP46N
  • detail: N-Channel 300V 42A (Tc) 300W (Tc) Through Hole TO-220
