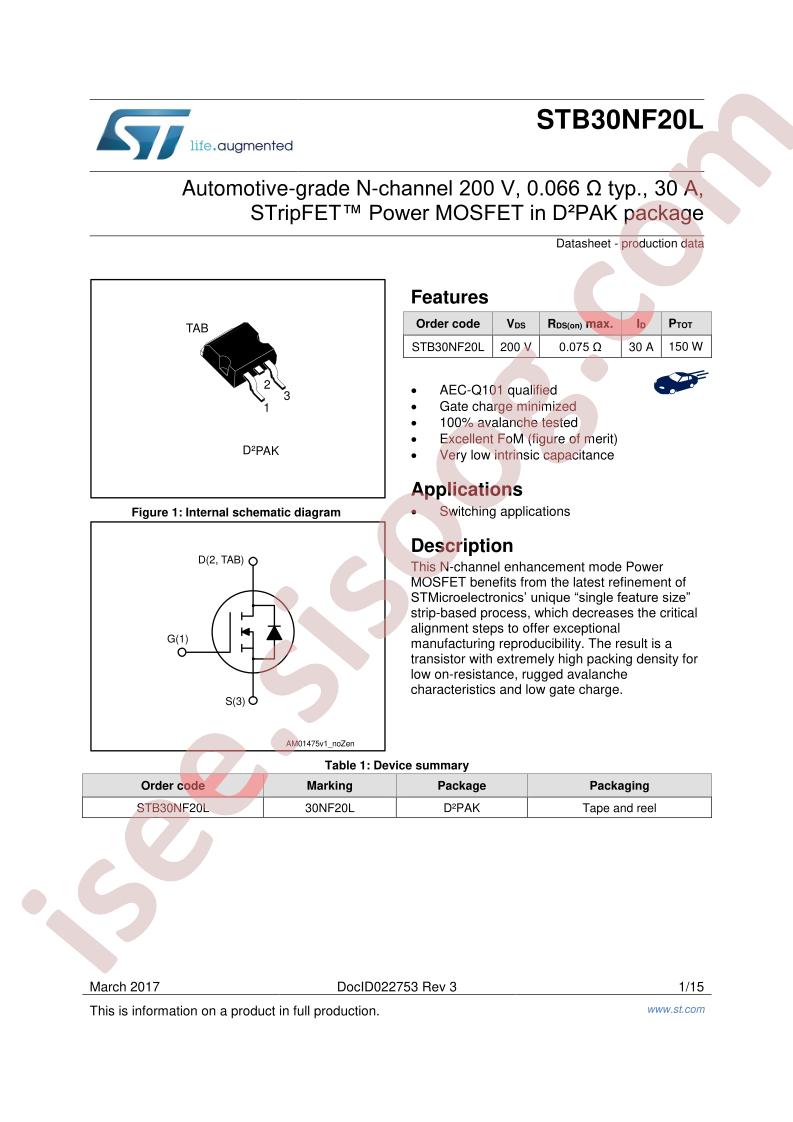

STB30NF20L دیتاشیت

STB30NF20L

مشخصات دیتاشیت

نام دیتاشیت STB30NF20L
حجم فایل 861.116 کیلوبایت
نوع فایل pdf
تعداد صفحات 15

مشاهده دیتاشیت STB30NF20L

دانلود دیتاشیت

سایر مستندات

مستندات دیگری یافت نشد!

مشخصات فنی

  • Manufacturer: STMicroelectronics
  • Series: Automotive, AEC-Q101, STripFET™
  • Packaging: Cut Tape (CT)
  • Part Status: Active
  • FET Type: N-Channel
  • Technology: MOSFET (Metal Oxide)
  • Drain to Source Voltage (Vdss): 200V
  • Current - Continuous Drain (Id) @ 25°C: 30A (Tc)
  • Drive Voltage (Max Rds On, Min Rds On): 10V
  • Rds On (Max) @ Id, Vgs: 75mOhm @ 15A, 5V
  • Vgs(th) (Max) @ Id: 3V @ 250µA
  • Gate Charge (Qg) (Max) @ Vgs: 65nC @ 10V
  • Vgs (Max): ±20V
  • Input Capacitance (Ciss) (Max) @ Vds: 1990pF @ 25V
  • FET Feature: -
  • Power Dissipation (Max): 150W (Tc)
  • Operating Temperature: -55°C ~ 175°C (TJ)
  • Mounting Type: Surface Mount
  • Supplier Device Package: D2PAK
  • Package / Case: TO-263-3, D²Pak (2 Leads + Tab), TO-263AB
  • Base Part Number: STB30N
  • detail: N-Channel 200V 30A (Tc) 150W (Tc) Surface Mount D2PAK
