STD47N10F7AG دیتاشیت

STD47N10F7AG

مشخصات دیتاشیت

نام دیتاشیت STD47N10F7AG
حجم فایل 814.512 کیلوبایت
نوع فایل pdf
تعداد صفحات 16

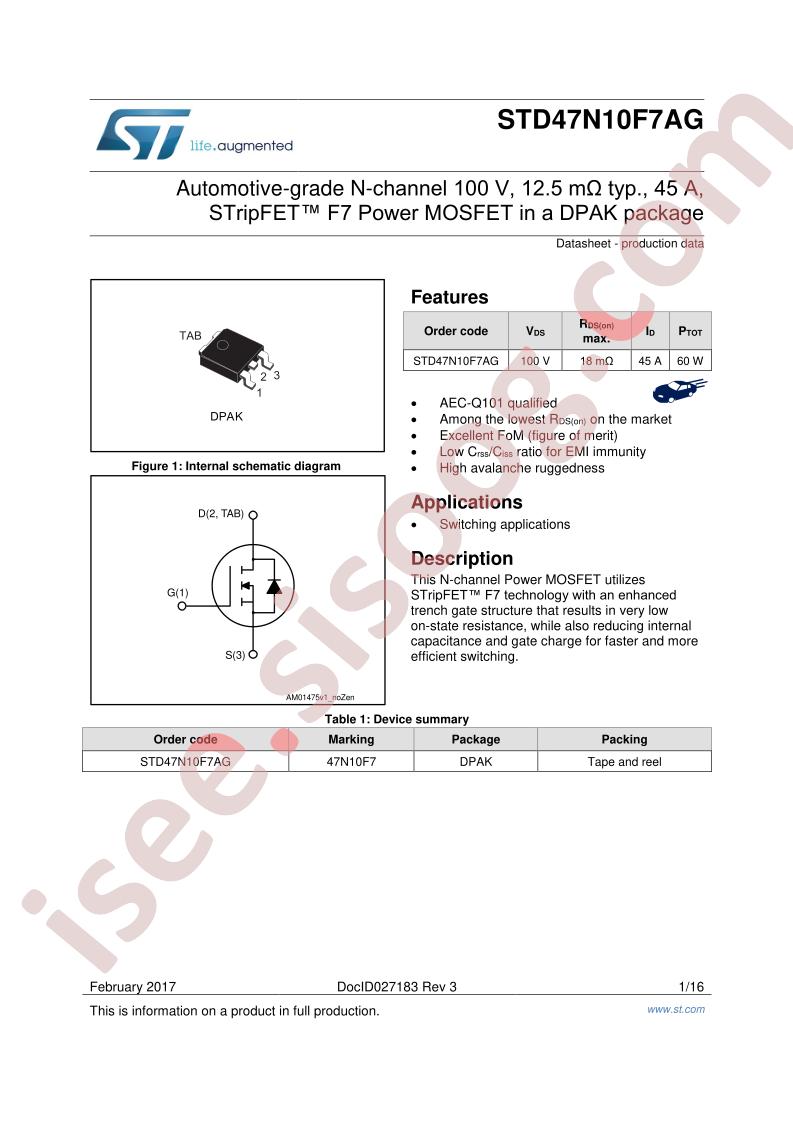

مشاهده دیتاشیت STD47N10F7AG

دانلود دیتاشیت

سایر مستندات

مستندات دیگری یافت نشد!

مشخصات فنی

  • Manufacturer: STMicroelectronics
  • Series: Automotive, AEC-Q101, STripFET™ F7
  • Packaging: Cut Tape (CT)
  • Part Status: Active
  • FET Type: N-Channel
  • Technology: MOSFET (Metal Oxide)
  • Drain to Source Voltage (Vdss): 100V
  • Current - Continuous Drain (Id) @ 25°C: 45A (Tc)
  • Drive Voltage (Max Rds On, Min Rds On): 10V
  • Rds On (Max) @ Id, Vgs: 18mOhm @ 22.5A, 10V
  • Vgs(th) (Max) @ Id: 4.5V @ 250µA
  • Gate Charge (Qg) (Max) @ Vgs: 25nC @ 10V
  • Vgs (Max): ±10V
  • Input Capacitance (Ciss) (Max) @ Vds: 1640pF @ 50V
  • FET Feature: -
  • Power Dissipation (Max): 60W (Tc)
  • Operating Temperature: -55°C ~ 175°C (TJ)
  • Mounting Type: Surface Mount
  • Supplier Device Package: DPAK
  • Package / Case: TO-252-3, DPak (2 Leads + Tab), SC-63
  • Base Part Number: STD47
  • detail: N-Channel 100V 45A (Tc) 60W (Tc) Surface Mount DPAK
