STD30N6LF6AG دیتاشیت

STD30N6LF6AG

مشخصات دیتاشیت

نام دیتاشیت STD30N6LF6AG
حجم فایل 445.137 کیلوبایت
نوع فایل pdf
تعداد صفحات 15

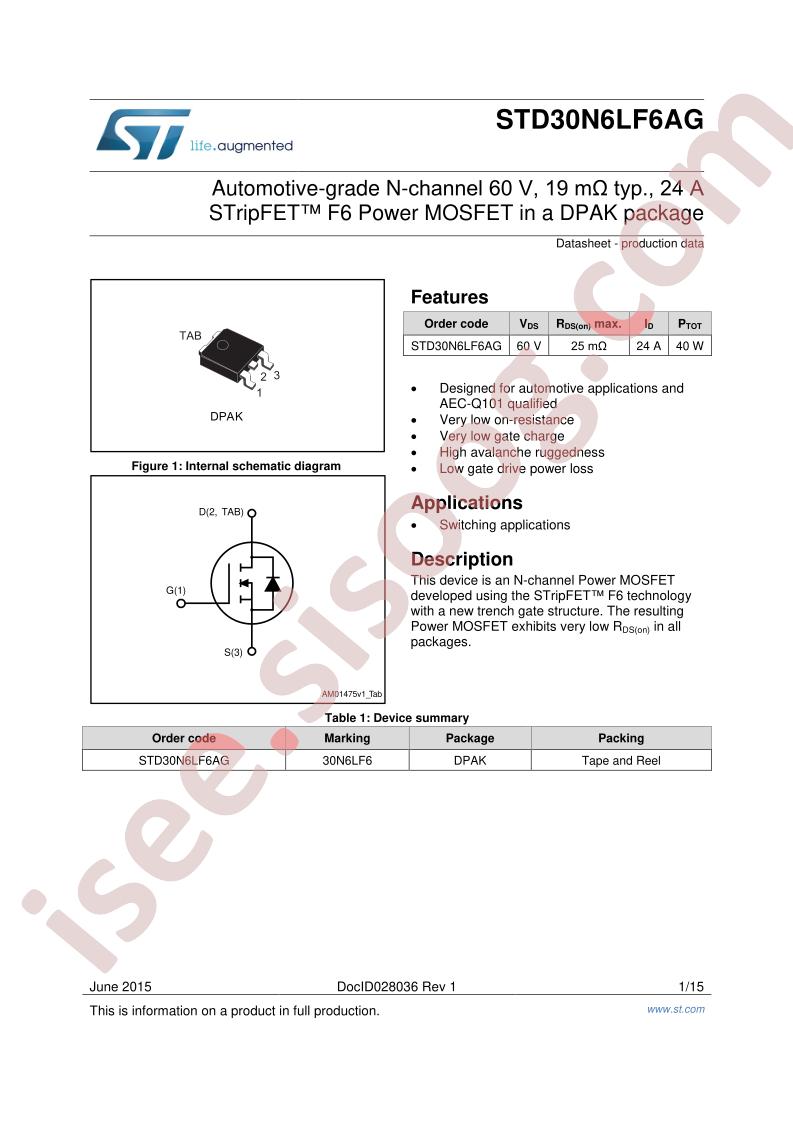

مشاهده دیتاشیت STD30N6LF6AG

دانلود دیتاشیت

سایر مستندات

مستندات دیگری یافت نشد!

مشخصات فنی

  • Manufacturer: STMicroelectronics
  • Series: Automotive, AEC-Q101, STripFET™ F6
  • Packaging: Cut Tape (CT)
  • Part Status: Active
  • FET Type: N-Channel
  • Technology: MOSFET (Metal Oxide)
  • Drain to Source Voltage (Vdss): 60V
  • Current - Continuous Drain (Id) @ 25°C: 24A (Tc)
  • Drive Voltage (Max Rds On, Min Rds On): 4.5V, 10V
  • Rds On (Max) @ Id, Vgs: 25mOhm @ 12A, 10V
  • Vgs(th) (Max) @ Id: 2.5V @ 250µA
  • Gate Charge (Qg) (Max) @ Vgs: 26nC @ 10V
  • Vgs (Max): ±20V
  • Input Capacitance (Ciss) (Max) @ Vds: 1320pF @ 25V
  • FET Feature: -
  • Power Dissipation (Max): 40W (Tc)
  • Operating Temperature: -55°C ~ 175°C (TJ)
  • Mounting Type: Surface Mount
  • Supplier Device Package: DPAK
  • Package / Case: TO-252-3, DPak (2 Leads + Tab), SC-63
  • Base Part Number: STD30N
  • detail: N-Channel 60V 24A (Tc) 40W (Tc) Surface Mount DPAK
