STD70NS04ZL دیتاشیت

STD70NS04ZL

مشخصات دیتاشیت

نام دیتاشیت STD70NS04ZL
حجم فایل 758.228 کیلوبایت
نوع فایل pdf
تعداد صفحات 13

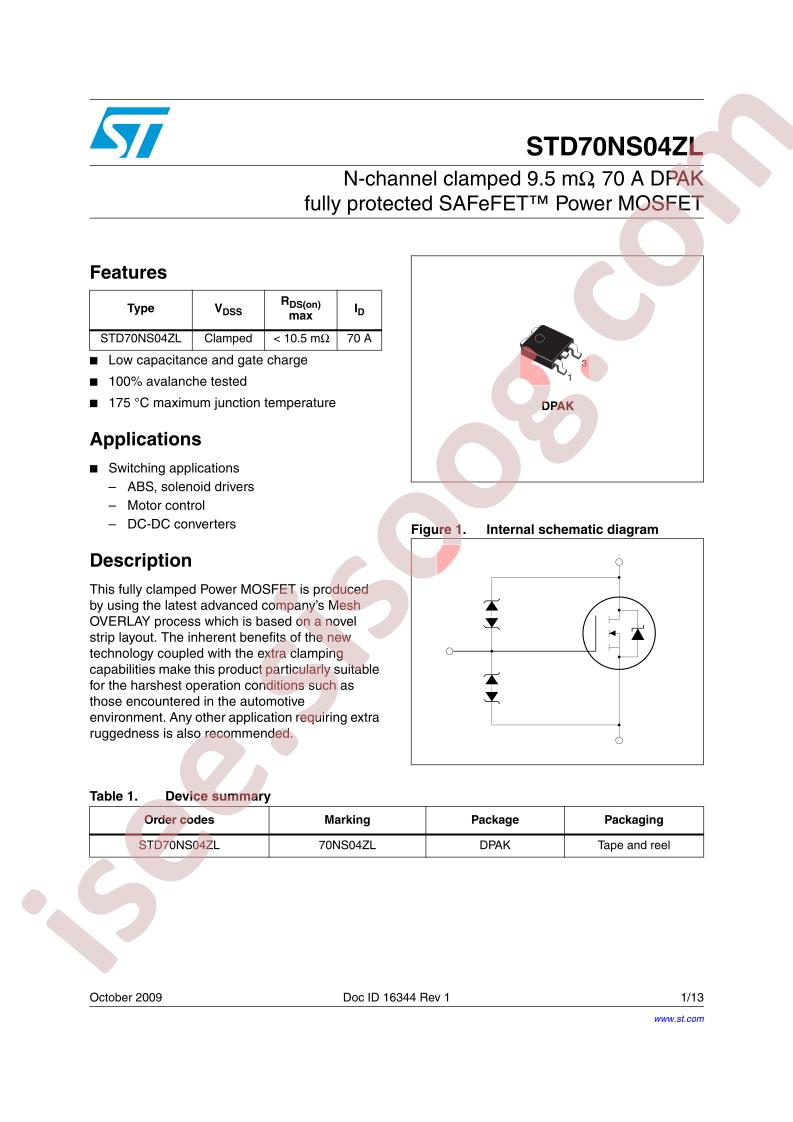

مشاهده دیتاشیت STD70NS04ZL

دانلود دیتاشیت

سایر مستندات

مستندات دیگری یافت نشد!

مشخصات فنی

  • Manufacturer: STMicroelectronics
  • Series: SAFeFET™
  • Packaging: Cut Tape (CT)
  • Part Status: Discontinued at Digi-Key
  • FET Type: N-Channel
  • Technology: MOSFET (Metal Oxide)
  • Drain to Source Voltage (Vdss): 33V
  • Current - Continuous Drain (Id) @ 25°C: 70A (Tc)
  • Drive Voltage (Max Rds On, Min Rds On): 5V, 10V
  • Rds On (Max) @ Id, Vgs: 10.5mOhm @ 30A, 10V
  • Vgs(th) (Max) @ Id: 3V @ 1mA
  • Gate Charge (Qg) (Max) @ Vgs: 32nC @ 5V
  • Vgs (Max): ±20V
  • Input Capacitance (Ciss) (Max) @ Vds: 1800pF @ 25V
  • FET Feature: -
  • Power Dissipation (Max): 110W (Tc)
  • Operating Temperature: -55°C ~ 175°C (TJ)
  • Mounting Type: Surface Mount
  • Supplier Device Package: DPAK
  • Package / Case: TO-252-3, DPak (2 Leads + Tab), SC-63
  • Base Part Number: STD70N
  • detail: N-Channel 33V 70A (Tc) 110W (Tc) Surface Mount DPAK
