STGB30H65FB دیتاشیت

STGB30H65FB

مشخصات دیتاشیت

نام دیتاشیت STGB30H65FB
حجم فایل 954.554 کیلوبایت
نوع فایل pdf
تعداد صفحات 17

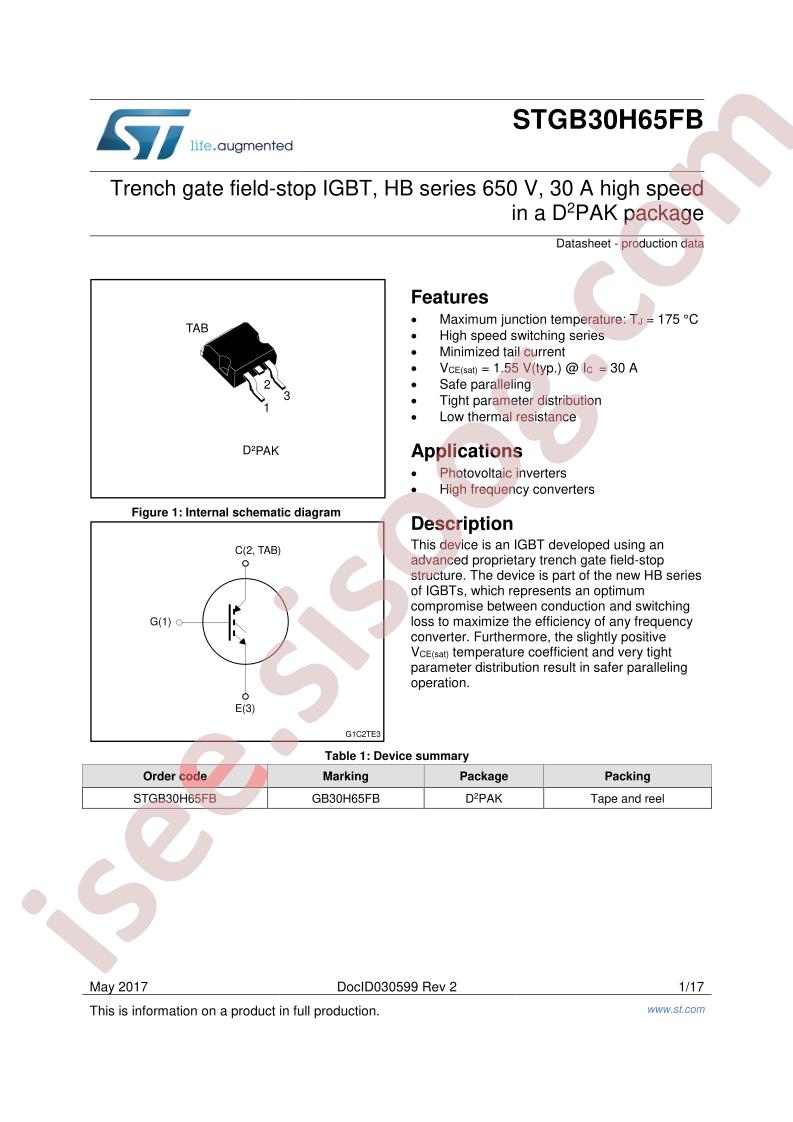

مشاهده دیتاشیت STGB30H65FB

دانلود دیتاشیت

سایر مستندات

مستندات دیگری یافت نشد!

مشخصات فنی

  • Manufacturer: STMicroelectronics
  • Series: HB
  • Packaging: Tape & Reel (TR)
  • Part Status: Active
  • IGBT Type: Trench Field Stop
  • Voltage - Collector Emitter Breakdown (Max): 650V
  • Current - Collector (Ic) (Max): 60A
  • Current - Collector Pulsed (Icm): 120A
  • Vce(on) (Max) @ Vge, Ic: 2V @ 15V, 30A
  • Power - Max: 260W
  • Switching Energy: 151µJ (on), 293µJ (off)
  • Input Type: Standard
  • Gate Charge: 149nC
  • Td (on/off) @ 25°C: 37ns/146ns
  • Test Condition: 400V, 30A, 10Ohm, 15V
  • Operating Temperature: -55°C ~ 175°C (TJ)
  • Mounting Type: Surface Mount
  • Package / Case: TO-263-3, D²Pak (2 Leads + Tab), TO-263AB
  • Supplier Device Package: D2PAK
  • Base Part Number: STGB30
  • detail: IGBT Trench Field Stop 650V 60A 260W Surface Mount D2PAK
