STF8NM50N دیتاشیت

STF8NM50N

مشخصات دیتاشیت

نام دیتاشیت STF8NM50N
حجم فایل 985.101 کیلوبایت
نوع فایل pdf
تعداد صفحات 12

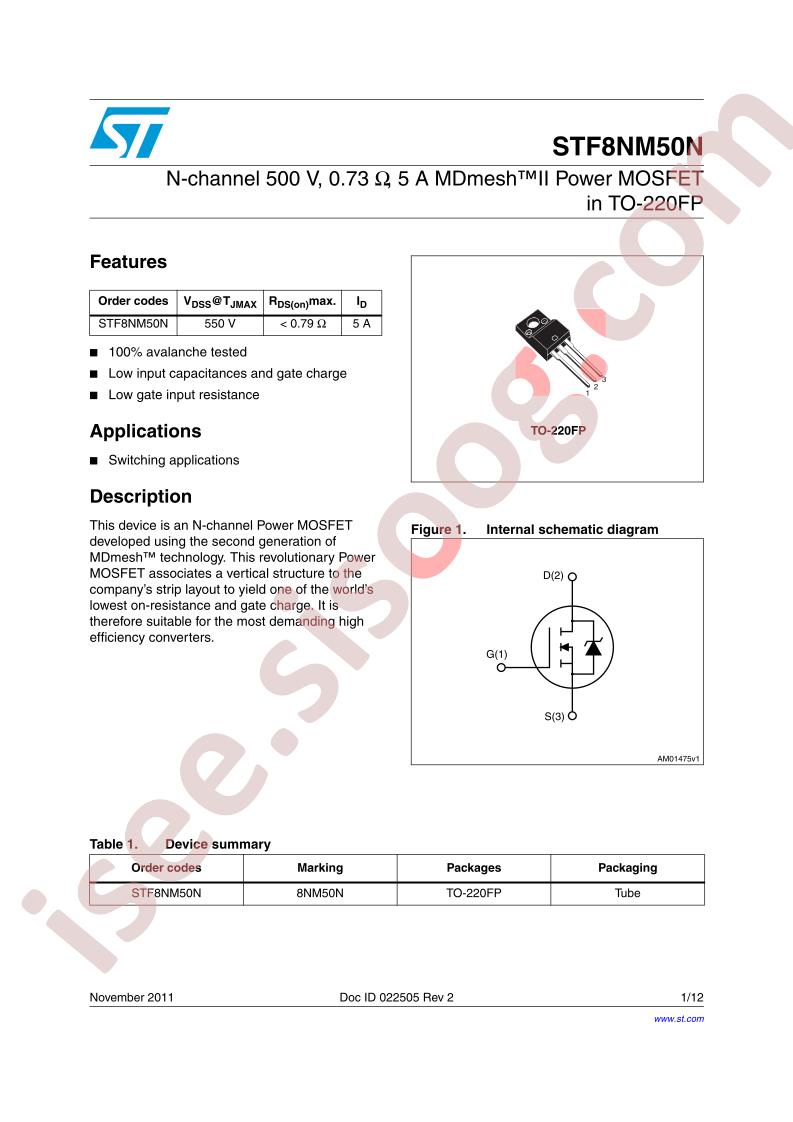

مشاهده دیتاشیت STF8NM50N

دانلود دیتاشیت

سایر مستندات

مستندات دیگری یافت نشد!

مشخصات فنی

  • Manufacturer: STMicroelectronics
  • Series: MDmesh™ II
  • Packaging: Tube
  • Part Status: Active
  • FET Type: N-Channel
  • Technology: MOSFET (Metal Oxide)
  • Drain to Source Voltage (Vdss): 500V
  • Current - Continuous Drain (Id) @ 25°C: 5A (Tc)
  • Drive Voltage (Max Rds On, Min Rds On): 10V
  • Rds On (Max) @ Id, Vgs: 790mOhm @ 2.5A, 10V
  • Vgs(th) (Max) @ Id: 4V @ 250µA
  • Gate Charge (Qg) (Max) @ Vgs: 14nC @ 10V
  • Vgs (Max): ±25V
  • Input Capacitance (Ciss) (Max) @ Vds: 364pF @ 50V
  • FET Feature: -
  • Power Dissipation (Max): 20W (Tc)
  • Operating Temperature: -55°C ~ 150°C (TJ)
  • Mounting Type: Through Hole
  • Supplier Device Package: TO-220FP
  • Package / Case: TO-220-3 Full Pack
  • Base Part Number: STF8N
  • detail: N-Channel 500V 5A (Tc) 20W (Tc) Through Hole TO-220FP
