STGWA30H65DFB دیتاشیت

STGWA30H65DFB

مشخصات دیتاشیت

نام دیتاشیت STGWA30H65DFB
حجم فایل 912.773 کیلوبایت
نوع فایل pdf
تعداد صفحات 16

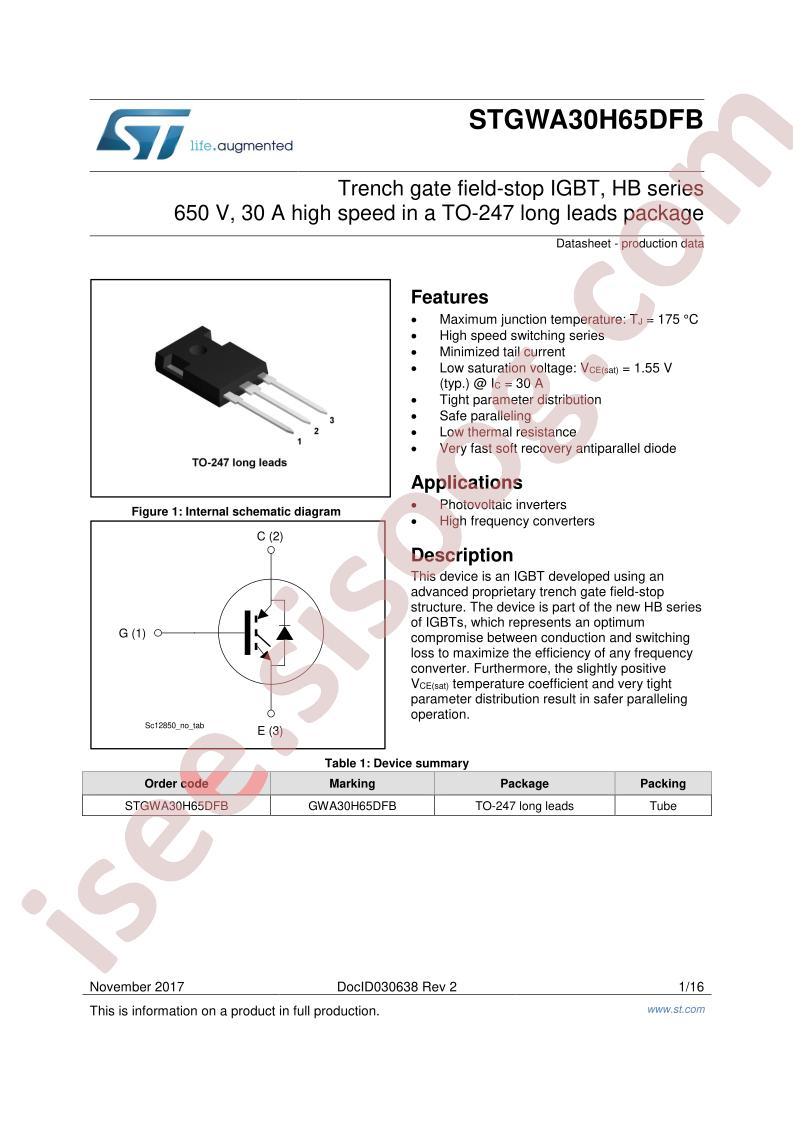

مشاهده دیتاشیت STGWA30H65DFB

دانلود دیتاشیت

سایر مستندات

مستندات دیگری یافت نشد!

مشخصات فنی

  • Manufacturer: STMicroelectronics
  • Series: HB
  • Packaging: Tube
  • Part Status: Active
  • IGBT Type: Trench Field Stop
  • Voltage - Collector Emitter Breakdown (Max): 650V
  • Current - Collector (Ic) (Max): 60A
  • Current - Collector Pulsed (Icm): 120A
  • Vce(on) (Max) @ Vge, Ic: 2V @ 15V, 30A
  • Power - Max: 260W
  • Switching Energy: 382µJ (on), 293µJ (off)
  • Input Type: Standard
  • Gate Charge: 149nC
  • Td (on/off) @ 25°C: 46ns/146ns
  • Test Condition: 400V, 30A, 10Ohm, 15V
  • Reverse Recovery Time (trr): 140ns
  • Operating Temperature: -55°C ~ 175°C (TJ)
  • Mounting Type: Through Hole
  • Package / Case: TO-247-3
  • Supplier Device Package: TO-247 Long Leads
  • Base Part Number: STGWA30
  • detail: IGBT Trench Field Stop 650V 60A 260W Through Hole TO-247 Long Leads
