- دیتاشیت CSD88599Q5DCT

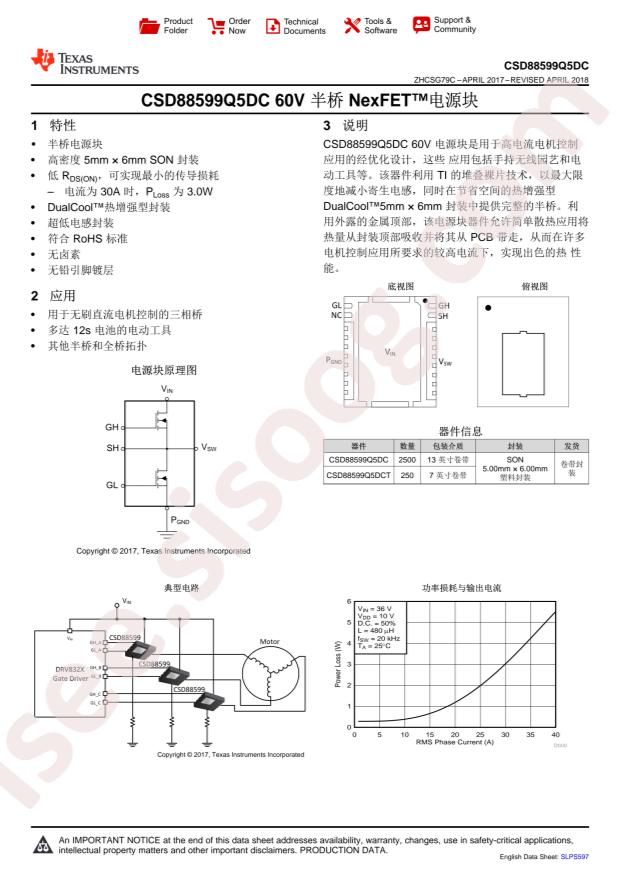

CSD88599Q5DCT دیتاشیت
مشخصات دیتاشیت
| نام دیتاشیت | CSD88599Q5DCT |
|---|---|
| حجم فایل | 74.686 کیلوبایت |
| نوع فایل | |
| تعداد صفحات | 25 |
دانلود دیتاشیت CSD88599Q5DCT |
دانلود دیتاشیت |
|---|
سایر مستندات
CSD88599Q5DC Datasheet 27 pages
مشخصات فنی
- RoHS: true
- Category: Power Supply Chip/Gate Drive ICs
- Datasheet: Texas Instruments CSD88599Q5DCT

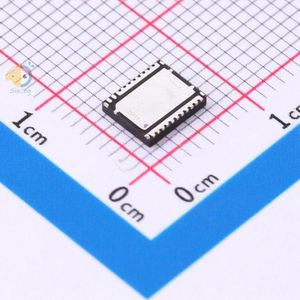

- Package: SON-22(5x6)
- Manufacturer: Texas Instruments
- FET Type: 2 N-Channel (Half Bridge)
- Vgs(th) (Max) @ Id: 2.5V @ 250µA
- Base Part Number: CSD88599
- Supplier Device Package: 22-VSON-CLIP (5x6)
- Input Capacitance (Ciss) (Max) @ Vds: 4840pF @ 30V
- Power - Max: 12W
- FET Feature: Standard
- Series: NexFET™
- Current - Continuous Drain (Id) @ 25°C: -
- Mounting Type: Surface Mount
- Rds On (Max) @ Id, Vgs: 2.1mOhm @ 30A, 10V
- Packaging: Cut Tape (CT)
- Operating Temperature: -55°C ~ 150°C (TJ)
- Gate Charge (Qg) (Max) @ Vgs: 27nC @ 4.5V
- Package / Case: 22-PowerTFDFN
- Part Status: Active
- Drain to Source Voltage (Vdss): 60V
- detail: Mosfet Array 2 N-Channel (Half Bridge) 60V 12W Surface Mount 22-VSON-CLIP (5x6)
